Wie werden Prototypen in der CNC-Fertigung hergestellt?

Prototypen in der CNC-Fertigung werden durch computergesteuerte Fräs- und Drehprozesse aus einem Vollmaterial-Rohling herausgearbeitet. Das CAD-Modell des Konstrukteurs wird dabei direkt in Maschinenbefehle umgewandelt, sodass bereits nach wenigen Stunden oder Tagen ein funktionsfähiges Bauteil vorliegt. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Ablauf, Materialwahl, Kosten und Lieferzeiten.

Was ist CNC-Prototypenfertigung und wofür wird sie eingesetzt?

CNC-Prototypenfertigung bezeichnet die Herstellung einzelner Bauteile oder kleiner Stückzahlen mithilfe computergesteuerter Zerspanungsmaschinen, bevor ein Produkt in die Serienproduktion geht. Das Verfahren wird eingesetzt, um Konstruktionen auf Maßhaltigkeit und Funktion zu prüfen, Freigaben zu erteilen und Entwicklungsrisiken frühzeitig zu erkennen.

Im Gegensatz zu additiven Verfahren wie dem 3D-Druck arbeitet die CNC-Bearbeitung subtraktiv: Aus einem Rohling wird gezielt Material abgetragen, bis das gewünschte Bauteil entsteht. Das Ergebnis sind Präzisionsteile mit engen Toleranzen, die in Werkstoff und Oberflächenqualität bereits dem späteren Serienteil entsprechen. Genau das macht CNC-Prototypen so wertvoll für den Werkzeug-, Maschinen- und Anlagenbau, wo Funktionsmuster unter realen Bedingungen getestet werden müssen.

Typische Einsatzfelder sind die Überprüfung von Passungen und Montageprozessen, die Validierung von Baugruppen sowie die Entwicklung von Spannmitteln und Vorrichtungen. Auch wenn ein Produkt nur in kleinen Mengen benötigt wird, ist die Auftragsfertigung über CNC-Bearbeitung oft wirtschaftlicher als der Aufbau eigener Fertigungskapazitäten.

Wie läuft die Herstellung eines Prototyps in der CNC-Fertigung ab?

Die Herstellung eines CNC-Prototyps beginnt mit dem CAD-Modell des Kunden und endet mit einem geprüften, versandfertigen Bauteil. Dazwischen liegen mehrere klar definierte Schritte, die Qualität und Reproduzierbarkeit sicherstellen.

1. Anfrage und Datenübermittlung: Der Kunde übermittelt ein 3D-CAD-Modell sowie technische Zeichnungen mit Toleranz- und Oberflächenangaben. Je vollständiger die Unterlagen, desto schneller kann ein Angebot erstellt werden.
2. Machbarkeitsanalyse und Angebotserstellung: Der Fertigungspartner prüft die Geometrie, wählt geeignete Bearbeitungsstrategien und kalkuliert Aufwand, Material und Lieferzeit.
3. CAM-Programmierung: Aus dem CAD-Modell wird ein CAM-Programm erstellt, das die Werkzeugwege, Schnittparameter und Spannpositionen festlegt. Dieser Schritt ist bei komplexen Geometrien besonders aufwendig.
4. Rohmaterialbeschaffung und Rüsten: Der passende Rohling wird bereitgestellt, das Werkstück gespannt und die Maschine eingerichtet.
5. CNC-Bearbeitung: Fräsen, Drehen oder eine Kombination beider Verfahren bringen das Bauteil auf Maß. Bei komplexen Teilen kommen mehrere Aufspannungen oder eine 5-Achs-Simultanbearbeitung zum Einsatz.
6. Qualitätskontrolle: Nach der Bearbeitung werden Maße, Toleranzen und Oberflächen geprüft. Zertifizierte Fertigungsbetriebe dokumentieren die Ergebnisse nach DIN EN ISO 9001:2015.
7. Oberflächenbehandlung und Auslieferung: Falls gewünscht, folgen Behandlungen wie Eloxieren, Brünieren oder KTL-Beschichtung, bevor das Bauteil ausgeliefert wird.

Welche Materialien eignen sich für CNC-gefertigte Prototypen?

Für CNC-gefertigte Prototypen eignen sich nahezu alle zerspanbaren Werkstoffe, darunter Aluminium, Stahl, Edelstahl, Messing, Titan und technische Kunststoffe. Die Materialwahl richtet sich nach den mechanischen Anforderungen, dem späteren Einsatzumfeld und dem Budget.

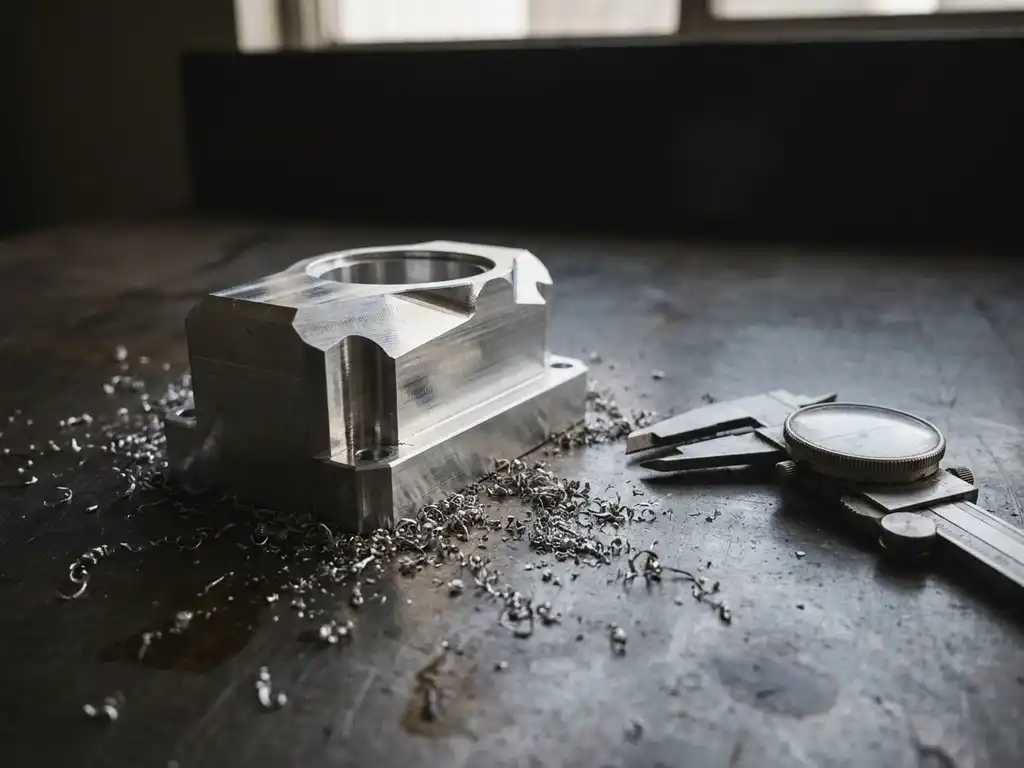

Aluminium ist der meistgenutzte Werkstoff für Prototypen: Es ist leicht, gut zerspanbar und lässt sich hervorragend eloxieren. Für Bauteile mit höheren Festigkeitsanforderungen kommen Stahl- oder Edelstahllegierungen zum Einsatz, die bei Bedarf auch wärmebehandelt werden können.

Titan wird gewählt, wenn ein hohes Festigkeits-Gewichts-Verhältnis bei gleichzeitig guter Korrosionsbeständigkeit gefragt ist, etwa im Luft- und Raumfahrtbereich oder in der Medizintechnik. Die Zerspanung ist anspruchsvoll und erfordert erfahrene Fertigungspartner mit geeignetem Maschinenpark.

Technische Kunststoffe wie PEEK, PA oder POM bieten sich an, wenn elektrische Isolierung, chemische Beständigkeit oder geringes Gewicht im Vordergrund stehen. Sie lassen sich auf modernen CNC-Maschinen ebenso präzise bearbeiten wie Metalle.

Wichtig ist, den Werkstoff bereits in der Prototypenphase so zu wählen, dass er dem Serienmaterial entspricht. Nur so liefern Funktionstests aussagekräftige Ergebnisse.

Wann ist 5-Achs-Bearbeitung für Prototypen sinnvoll?

Die 5-Achs-Bearbeitung ist für Prototypen sinnvoll, wenn das Bauteil komplexe Freiformflächen, Hinterschneidungen oder mehrere Bearbeitungsseiten aufweist, die mit konventionellen 3-Achs-Maschinen nicht oder nur mit vielen Umspannungen erreichbar wären. Sie reduziert Rüstzeiten und verbessert die Maßhaltigkeit.

Bei der 5-Achs-Simultanbearbeitung bewegen sich Werkzeug und Werkstück gleichzeitig in fünf Achsen. Das erlaubt die Herstellung von Geometrien, die in der Konstruktion zunehmend gefordert werden, zum Beispiel geschwungene Kühlkanäle, Turbinenschaufeln oder Gehäuseteile mit mehreren Funktionsflächen in einer Aufspannung.

Für einfache prismatische Bauteile mit wenigen Bearbeitungsseiten ist die 5-Achs-Bearbeitung dagegen nicht zwingend nötig. Hier liefert eine 3- oder 4-Achs-Maschine das gleiche Ergebnis zu geringeren Kosten. Die Entscheidung sollte gemeinsam mit dem Fertigungspartner auf Basis der Bauteilgeometrie und der geforderten Toleranzen getroffen werden.

Was kostet die Fertigung eines CNC-Prototyps?

Die Kosten für einen CNC-Prototyp hängen von Bauteilkomplexität, Werkstoff, Bearbeitungszeit, Toleranzanforderungen und der Anzahl der Teile ab. Einfache Frästeile aus Aluminium sind bereits ab wenigen Hundert Euro realisierbar, während komplexe Mehrachsteile aus Titan deutlich höhere Kosten verursachen.

Die größten Kostentreiber in der Prototypenfertigung sind:

• Programmieraufwand: Aufwendige CAM-Programme für komplexe Geometrien erfordern mehr Vorbereitungszeit.
• Rüstzeit: Jede Umspannung kostet Maschinenzeit. Teile, die in einer Aufspannung fertig bearbeitet werden können, sind günstiger.
• Werkstoff: Hochlegierte Stähle, Titan oder spezielle Kunststoffe sind teurer in der Beschaffung und schwieriger zu zerspanen.
• Toleranzen und Oberflächen: Enge Toleranzen erfordern zusätzliche Messschritte und feinere Bearbeitungsprozesse.
• Nachbehandlungen: Wärmebehandlung, Eloxieren oder Beschichtungen erhöhen den Gesamtpreis.

Ein transparentes Angebot auf Basis vollständiger CAD-Daten und Zeichnungen hilft, Überraschungen zu vermeiden. Wer frühzeitig mit dem Fertigungspartner über fertigungsgerechte Konstruktion spricht, kann oft erhebliche Kosten einsparen.

Wie schnell können CNC-Prototypen gefertigt und geliefert werden?

Einfache CNC-Prototypen lassen sich in wenigen Werktagen fertigen und liefern. Komplexere Teile mit mehreren Bearbeitungsoperationen, Wärmebehandlung oder Oberflächenbeschichtung benötigen in der Regel ein bis drei Wochen. Die tatsächliche Lieferzeit hängt von Maschinenauslastung, Materialbeschaffung und Nachbearbeitungsschritten ab.

Folgende Faktoren beeinflussen die Lieferzeit am stärksten:

• Vollständigkeit der Unterlagen: Fehlende Angaben in der Zeichnung führen zu Rückfragen und verzögern den Start.
• Materialverfügbarkeit: Gängige Werkstoffe wie Aluminium-Knetlegierungen sind meist kurzfristig verfügbar. Sonderlegierungen oder Titanrohlinge können längere Beschaffungszeiten haben.
• Bauteilkomplexität: Teile mit vielen Aufspannungen oder langen Fräsprogrammen binden Maschinenkapazität länger.
• Nachbehandlungen: Externe Prozesse wie Wärmebehandlung oder Beschichtung liegen außerhalb der direkten Kontrolle des Zerspanungsbetriebs und verlängern die Gesamtdurchlaufzeit.

Wer Eilaufträge benötigt, sollte das bereits bei der Anfrage kommunizieren. Viele Lohnfertigungsbetriebe können Expresslieferungen gegen entsprechenden Aufpreis realisieren, wenn die Kapazitäten es erlauben.

Wie Mematek bei der CNC-Prototypenfertigung unterstützt

Wir begleiten Sie von der ersten Anfrage bis zur fertigen Lieferung. Als erfahrener Partner für Einzelteil- und Kleinserienfertigung bieten wir Ihnen alles, was Sie für die Herstellung präziser CNC-Prototypen benötigen, aus einer Hand.

• Neun CNC-Bearbeitungszentren mit bis zu 5 Achsen für komplexe Geometrien und enge Toleranzen
• 5-Achs-Simultanbearbeitung für Bauteile mit anspruchsvollen Freiformflächen und Hinterschneidungen
• Verarbeitung unterschiedlichster Materialien inklusive Wärmebehandlung und Oberflächenveredelung wie Eloxieren, Brünieren und KTL-Beschichtung
• Qualitätssicherung nach DIN EN ISO 9001:2015 mit lückenloser Dokumentation
• Direkte Auslieferung über unsere eigene Fahrzeugflotte

Wenn Sie einen Prototypen realisieren möchten oder Fragen zur Machbarkeit Ihres Bauteils haben, freuen wir uns auf Ihre Anfrage. Nehmen Sie gerne Kontakt auf und sprechen Sie direkt mit unserem Fertigungsteam.
