Fertigungstoleranzen werden in der Kleinserienfertigung durch eine Kombination aus präzisen CNC-Bearbeitungszentren, durchdachter Spanntechnik, regelmäßiger Messtechnik und materialspezifischem Prozesswissen eingehalten. Entscheidend ist dabei, dass jeder Fertigungsschritt systematisch geplant und kontrolliert wird. Die folgenden Abschnitte beleuchten die wichtigsten Einflussfaktoren und geben Ihnen konkrete Orientierung für Ihre Fertigungsprojekte.
Was sind Fertigungstoleranzen und warum sind sie in der Kleinserienfertigung entscheidend?
Fertigungstoleranzen definieren den zulässigen Abweichungsbereich eines gefertigten Bauteils von seinen Nennmaßen. Ein Toleranzfeld legt fest, wie weit ein Ist-Maß vom Sollmaß abweichen darf, ohne dass das Bauteil als Ausschuss gilt. In der Kleinserienfertigung sind enge Toleranzen besonders relevant, weil jedes Teil oft direkt in eine Baugruppe oder Maschine eingebaut wird und Passungenauigkeiten die Funktion des Gesamtsystems beeinträchtigen können.
Bei der Einzelteil- und Kleinserienfertigung fehlen die statistischen Ausgleichseffekte, die bei großen Stückzahlen entstehen. Wenn ein Prozess in der Massenfertigung leicht driftet, gleichen sich Abweichungen über viele Teile aus. Bei zehn oder zwanzig Teilen hingegen wirkt sich jede Ungenauigkeit direkt aus. Das macht die konsequente Prozesskontrolle in kleinen Losgrößen besonders wichtig.
Toleranzen werden nach internationalen Normen wie ISO 286 für Passungen oder ISO 2768 für allgemeine Maß- und Formtoleranzen angegeben. Je nach Anwendungsfall unterscheidet man zwischen Maßtoleranzen, Formtoleranzen und Lagetoleranzen, die alle unterschiedliche Anforderungen an Maschinen, Werkzeuge und Messtechnik stellen.
Welche Faktoren beeinflussen die Toleranzeinhaltung bei CNC-gefertigten Kleinserien?
Bei CNC-gefertigten Kleinserien beeinflussen vor allem die Maschinengenauigkeit, die Werkzeugqualität, die thermische Stabilität des Bearbeitungszentrums, die Spanntechnik und die Programmierstrategie die Toleranzeinhaltung. Jeder dieser Faktoren kann einzeln oder in Kombination dazu führen, dass Bauteile außerhalb des Toleranzfeldes liegen.
Maschinengenauigkeit und thermisches Verhalten
Moderne CNC-Bearbeitungszentren erreichen Positioniergenauigkeiten im Mikrometerbereich, doch diese Werte gelten nur unter definierten Bedingungen. Temperaturveränderungen in der Werkstatt oder im Maschinenkörper selbst führen zu thermischer Ausdehnung, die Maße verfälscht. Qualitätsorientierte Fertigungsbetriebe kompensieren diesen Effekt durch Temperaturüberwachung, Einlaufphasen für Maschinen und thermische Korrekturfunktionen in der Steuerung.
Werkzeugverschleiß und Schnittparameter
Werkzeuge verschleißen im laufenden Betrieb. Bei der Kleinserienfertigung ist der Verschleißfortschritt pro Los zwar geringer als in der Massenfertigung, dennoch müssen Standzeiten überwacht und Werkzeuge rechtzeitig getauscht werden. Falsch gewählte Schnittparameter wie zu hohe Vorschübe oder ungeeignete Schnittgeschwindigkeiten erhöhen den Werkzeugverschleiß und beeinflussen die Oberflächenqualität sowie die Maßhaltigkeit direkt.
Wie stellt die Messtechnik die Einhaltung von Toleranzen sicher?

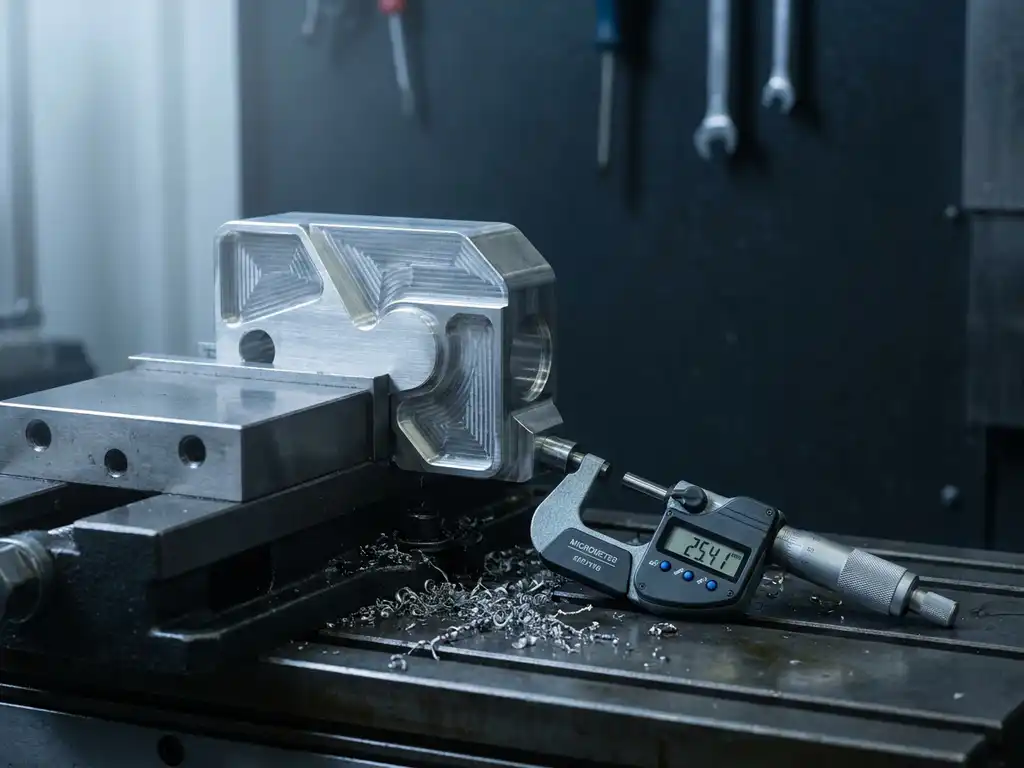

Messtechnik sichert die Toleranzeinhaltung, indem sie gefertigte Bauteile mit ihren Sollmaßen vergleicht und Abweichungen frühzeitig aufdeckt. In der Kleinserienfertigung kommen dabei taktile Koordinatenmessgeräte, optische Messsysteme und handgeführte Messmittel wie Bügelmessschrauben oder Lehren zum Einsatz, je nach geforderter Genauigkeit und Bauteilgeometrie.
Eine wirksame Messstrategie beginnt bereits beim ersten Bauteil einer Serie. Das sogenannte Erstmuster oder der Erstmusterprüfbericht dokumentiert, ob alle Maße innerhalb der Toleranzfelder liegen, bevor die restlichen Teile gefertigt werden. Dieser Schritt verhindert, dass ein systematischer Fehler durch die gesamte Serie läuft und kostspielige Nacharbeit oder Ausschuss entsteht.
Für komplexe Geometrien, wie sie bei der 5-Achs-Simultanbearbeitung entstehen, sind Koordinatenmessgeräte besonders nützlich. Sie erfassen räumliche Maße und Lagetoleranzen, die mit einfachen Handmessmitteln nicht zuverlässig prüfbar sind. Wichtig ist dabei, dass die Messausrüstung selbst regelmäßig kalibriert wird, damit Messunsicherheiten die Prüfergebnisse nicht verfälschen.
Welche Rolle spielt die Spanntechnik bei der Maßhaltigkeit in der Kleinserienfertigung?
Die Spanntechnik beeinflusst die Maßhaltigkeit direkt, weil ein Bauteil, das sich während der Bearbeitung auch nur minimal bewegt oder verformt, außerhalb der Toleranz gerät. Gute Spannmittel fixieren das Werkstück reproduzierbar, ohne es zu verformen, und ermöglichen eine vollständige Bearbeitung mit möglichst wenigen Umspannvorgängen.
Jedes Umspannen birgt das Risiko eines Referenzfehlers. Wenn ein Bauteil neu eingespannt wird, kann die Ausrichtung minimal von der ursprünglichen Position abweichen. Bei engen Lagetoleranzen zwischen verschiedenen Flächen summieren sich solche Fehler schnell zu einer Überschreitung des Toleranzfeldes. Deshalb zielt die moderne Fertigung darauf ab, Bauteile in einer Aufspannung vollständig oder weitgehend fertig zu bearbeiten.
In der Kleinserienfertigung lohnt sich oft die Investition in bauteilspezifische Vorrichtungen, sogenannte Spannvorrichtungen oder Schweißvorrichtungen. Sie stellen sicher, dass jedes Teil der Serie identisch gespannt wird, was die Reproduzierbarkeit der Maße erheblich verbessert. Für Einzelteile oder sehr kleine Serien kommen häufig flexible Nullpunktspannsysteme zum Einsatz, die eine schnelle Umrüstung bei gleichbleibender Genauigkeit ermöglichen.
Wann sind enge Toleranzen in der Kleinserienfertigung sinnvoll und wann nicht?
Enge Toleranzen sind sinnvoll, wenn Bauteile in Passverbindungen eingebaut werden, sicherheitsrelevante Funktionen erfüllen oder in Baugruppen mit mehreren zusammenwirkenden Teilen eingesetzt werden. Sie sind weniger sinnvoll bei unkritischen Freiflächen oder Bereichen, die keinen funktionalen Kontakt zu anderen Bauteilen haben, weil unnötig enge Toleranzen den Fertigungsaufwand und damit die Kosten deutlich erhöhen.
Ein häufiger Fehler in der Konstruktion ist die pauschale Vergabe enger Toleranzen nach dem Motto „so genau wie möglich“. Jede Toleranzklasse, die enger als notwendig gewählt wird, erfordert langsamere Schnittparameter, mehr Messpunkte, hochwertigere Werkzeuge und unter Umständen zusätzliche Schleif- oder Honoperationen. Bei einer Kleinserie von zwanzig Teilen kann das den Stückpreis erheblich steigern, ohne einen funktionalen Mehrwert zu liefern.
Die Faustregel lautet: Toleranzen sollten so eng wie nötig und so weit wie möglich gewählt werden. Eine enge Abstimmung zwischen Konstruktion und Fertigung hilft dabei, Toleranzfelder realistisch zu definieren. Erfahrene Fertigungspartner können bereits in der Angebotsphase auf kritische Toleranzangaben hinweisen und Alternativen vorschlagen, die die Funktion sichern, aber den Fertigungsaufwand reduzieren.
Wie beeinflusst die Materialwahl die Toleranzeinhaltung bei Kleinserien?
Das Material beeinflusst die Toleranzeinhaltung über seine Zerspanungseigenschaften, seine thermische Ausdehnung und sein Verhalten unter Spannkräften. Weiche Materialien wie Aluminium lassen sich zwar schnell bearbeiten, neigen aber bei falschen Spanntechniken zur Verformung. Harte Stähle erfordern angepasste Schnittparameter und höheren Werkzeugverschleiß, bieten dafür aber nach der Bearbeitung mehr Formstabilität.
Thermische Ausdehnung als Toleranzrisiko
Unterschiedliche Werkstoffe dehnen sich bei Temperaturveränderungen unterschiedlich stark aus. Aluminium hat einen deutlich höheren thermischen Ausdehnungskoeffizienten als Stahl. Wenn ein Bauteil bei erhöhter Temperatur gefertigt und bei Raumtemperatur gemessen wird, können Maße im Grenzbereich des Toleranzfeldes liegen oder dieses knapp überschreiten. Dieses Risiko steigt mit engeren Toleranzfeldern und muss bei der Prozessplanung berücksichtigt werden.
Eigenspannungen und Materialbehandlung
Viele Werkstoffe enthalten nach der Herstellung oder nach Wärmebehandlungen innere Spannungen, die sich beim Zerspanen freisetzen und zu Verzug führen. Besonders bei dünnen Wandstärken oder unsymmetrischen Geometrien kann sich ein Bauteil nach dem Abspannen verformen und Maße außerhalb der Toleranz aufweisen. Abhilfe schafft ein mehrstufiges Bearbeitungskonzept mit Zwischenmessungen sowie gezieltes Entspannungsglühen vor der Feinbearbeitung. Auch die Reihenfolge der Bearbeitungsschritte und die Wahl des richtigen Zeitpunkts für Oberflächenbehandlungen wie Eloxieren oder Brünieren beeinflussen das Endmaß eines Bauteils.
Wie Mematek bei der Kleinserienfertigung mit engen Toleranzen unterstützt
Wir wissen aus langjähriger Praxis, dass präzise Kleinserienfertigung mehr erfordert als leistungsfähige Maschinen. Es braucht ein durchdachtes Zusammenspiel aus Prozessplanung, Spanntechnik, Messtechnik und Materialkenntnis. Genau das bieten wir unseren Kunden mit unserer Einzelteil- und Kleinserienfertigung bei Mematek.
- 9 CNC-Bearbeitungszentren mit bis zu 5 Achsen, die komplexe Geometrien in einer Aufspannung fertigstellen und so Referenzfehler durch Umspannen minimieren
- 5-Achs-Simultanbearbeitung für höchste Maßhaltigkeit auch bei anspruchsvollen Freiformflächen und engen Lagetoleranzen
- Eigene Spannmittel- und Vorrichtungsfertigung, die reproduzierbare Aufspannungen für Ihre spezifischen Bauteile sicherstellt
- Systematische Qualitätskontrolle nach DIN EN ISO 9001:2015, inklusive Erstmusterprüfung und begleitender Messtechnik während der Fertigung
- Umfassende Materialkenntnis und Erfahrung mit verschiedenen Werkstoffen sowie Oberflächenbehandlungen wie Eloxieren, Brünieren und KTL-Beschichtungen
- Beratung bereits in der Angebotsphase, damit Toleranzangaben funktional sinnvoll und fertigungsgerecht gestaltet werden
Wenn Sie ein Fertigungsprojekt mit engen Toleranzen planen oder Fragen zur Umsetzbarkeit Ihrer Konstruktion haben, freuen wir uns auf ein Beratungsgespräch mit Ihnen.
