Die Qualität von CNC-gefertigten Präzisionsteilen prüft man durch eine Kombination aus maßlicher Kontrolle, Oberflächenprüfung und Dokumentation. Dabei kommen Messmittel wie Koordinatenmessmaschinen, Lehren und Rauheitsmessgeräte zum Einsatz. Wie streng die Prüfung ausfällt, hängt direkt von den geforderten Toleranzen und dem Verwendungszweck des Bauteils ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um die Qualitätsprüfung in der CNC-Fertigung.
Was versteht man unter Qualität bei CNC-gefertigten Präzisionsteilen?
Qualität bei CNC-gefertigten Präzisionsteilen bedeutet, dass ein Bauteil alle geforderten Maße, Toleranzen, Oberflächengüten und Materialeigenschaften exakt einhält. Ein Teil gilt als qualitativ hochwertig, wenn es reproduzierbar und zuverlässig die technischen Anforderungen des Zeichnungssatzes erfüllt, ohne Abweichungen, die den Einsatz beeinträchtigen würden.
In der Lohnfertigung und Auftragsfertigung geht Qualität über das bloße Einhalten von Maßen hinaus. Sie umfasst auch die Werkstoffgüte, die Einhaltung von Wärmebehandlungsvorschriften, die Qualität von Oberflächenveredelungen wie Eloxieren oder KTL-Beschichtungen sowie die korrekte Kennzeichnung und Rückverfolgbarkeit des Teils. Besonders beim CNC-Fräsen und CNC-Drehen, wo Toleranzen im Hundertstel-Millimeter-Bereich gefordert werden, ist jeder einzelne Schritt im Fertigungsprozess relevant für das Endergebnis.
Qualität ist dabei kein einmaliges Ereignis am Ende der Fertigung, sondern ein durchgängiger Prozess. Fertigungsunternehmen, die nach DIN EN ISO 9001:2015 zertifiziert sind, belegen damit, dass sie Qualität systematisch planen, steuern und nachweisen.
Welche Prüfverfahren werden bei CNC-Präzisionsteilen eingesetzt?
Bei CNC-Präzisionsteilen werden in der Praxis mehrere Prüfverfahren kombiniert. Die maßliche Kontrolle mit Koordinatenmessmaschinen (KMM) ist dabei das genaueste Verfahren. Ergänzend kommen Messschieber, Bügelmessschrauben, Lehren und Rauheitsmessgeräte zum Einsatz. Welches Verfahren genutzt wird, hängt von der geforderten Genauigkeit und der Geometrie des Bauteils ab.
Maßliche und geometrische Prüfung

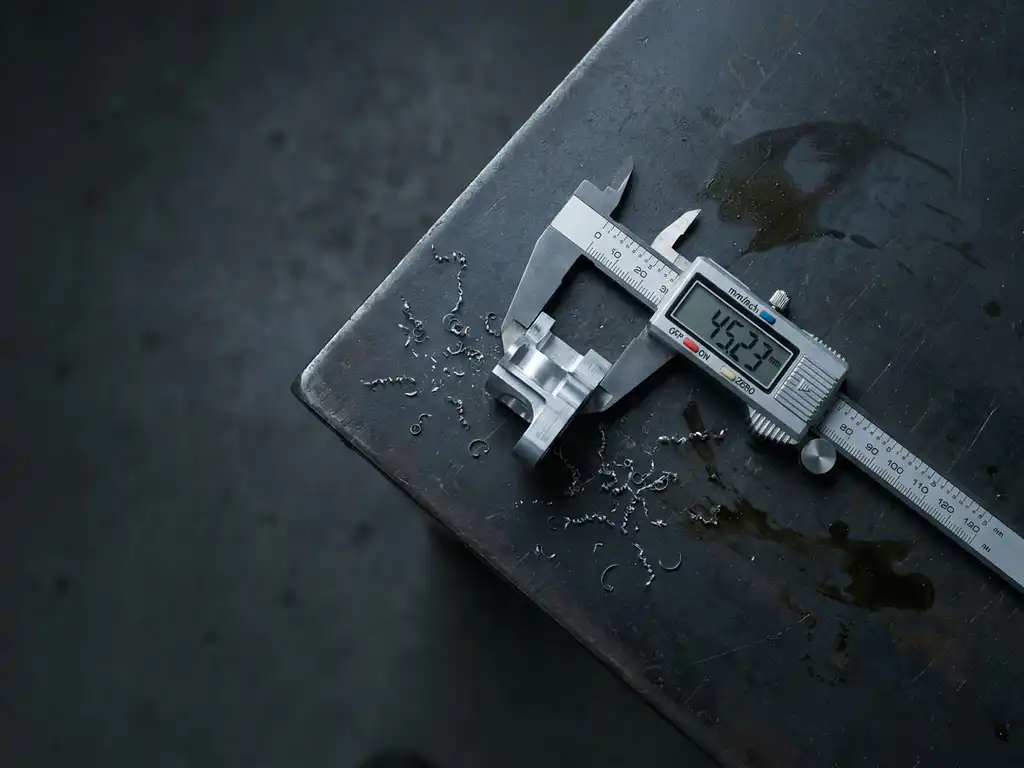

Koordinatenmessmaschinen erfassen dreidimensionale Geometrien mit höchster Präzision und eignen sich besonders für komplexe Freiformflächen, wie sie durch 5-Achs-Simultanbearbeitung entstehen. Für einfachere Maße reichen kalibrierte Handmessmittel wie Messschieber oder Gewindelehren. Formtoleranzen wie Ebenheit, Rundheit oder Parallelität werden ebenfalls messtechnisch erfasst, da sie für die Funktion des Bauteils im Einsatz wichtig sind.
Oberflächenprüfung und Sichtprüfung
Die Oberflächengüte wird mit Rauheitsmessgeräten geprüft, die den Ra- oder Rz-Wert ermitteln. Diese Werte sind in der Zeichnung vorgegeben und direkt mit der Funktion des Teils verknüpft, etwa bei Dichtflächen oder Lagersitzen. Ergänzend findet immer eine visuelle Sichtprüfung statt, bei der Bearbeitungsfehler, Riefen, Grate oder Beschädigungen erkannt werden. Bei Teilen mit Oberflächenveredelungen wie Brünieren oder Eloxieren werden zusätzlich die Schichtqualität und Gleichmäßigkeit beurteilt.
Wie wirken sich Toleranzen auf die Qualitätsprüfung aus?
Toleranzen definieren den zulässigen Abweichungsbereich eines Maßes und bestimmen direkt, wie aufwendig die Qualitätsprüfung ausfällt. Je enger die Toleranz, desto höhere Anforderungen stellt sie an Messmittel, Messgenauigkeit und Prüfhäufigkeit. Eine Toleranz von ±0,01 mm erfordert andere Messtechnik als eine Allgemeintoleranz nach DIN ISO 2768.
In der CNC-Fertigung werden Toleranzen in der technischen Zeichnung vorgegeben. Der Fertigungspartner muss sicherstellen, dass seine Maschinen und Messmittel in der Lage sind, diese Toleranzen sicher einzuhalten und nachzuweisen. Enge Passungen, etwa für Wellen-Nabe-Verbindungen oder Führungsbuchsen, verlangen eine 100-Prozent-Prüfung jedes einzelnen Teils. Bei weiteren Toleranzen reicht oft eine Stichprobenprüfung nach statistischen Methoden.
Toleranzen beeinflussen auch die Wahl des Fertigungsverfahrens. Sehr enge Maßtoleranzen erfordern unter Umständen Schleif- oder Honoperationen nach dem CNC-Fräsen oder CNC-Drehen, um die geforderte Genauigkeit reproduzierbar zu erreichen.
Was ist der Unterschied zwischen Eigen- und Fremdprüfung?
Bei der Eigenprüfung kontrolliert der Fertigungsbetrieb selbst die hergestellten Teile mit eigenen Messmitteln und eigenem Personal. Bei der Fremdprüfung übernimmt ein unabhängiges, akkreditiertes Prüflabor die Kontrolle. Der wesentliche Unterschied liegt in der Unabhängigkeit und der Beweiskraft des Prüfergebnisses.
Eigenprüfungen sind in der Lohnfertigung der Standard und decken die große Mehrzahl aller Qualitätskontrollen ab. Sie sind schnell, kostengünstig und direkt in den Fertigungsprozess integriert. Der Fertigungspartner prüft dabei sowohl während der Bearbeitung als auch nach Abschluss der Fertigung. Voraussetzung ist, dass die eingesetzten Messmittel regelmäßig kalibriert werden und die Prüfprozesse dokumentiert sind.
Fremdprüfungen kommen zum Einsatz, wenn besondere Anforderungen bestehen, etwa bei sicherheitsrelevanten Bauteilen, bei Erstmusterprüfberichten nach PPAP oder wenn der Auftraggeber einen unabhängigen Nachweis fordert. Akkreditierte Prüflabore können zudem Werkstoffanalysen, Härteprüfungen oder zerstörende Prüfverfahren durchführen, die ein Fertigungsbetrieb intern nicht anbietet.
Welche Prüfdokumentation sollte ein Lohnfertiger bereitstellen?
Ein seriöser Lohnfertiger stellt mindestens ein Prüfprotokoll bereit, das die geprüften Maße, die Ist-Werte und die Bewertung (in Ordnung oder nicht in Ordnung) dokumentiert. Bei höheren Anforderungen gehören Materialzertifikate, Kalibrierungsnachweise für Messmittel und ein Erstmusterprüfbericht zur vollständigen Dokumentation.
Im Einzelnen sollte eine belastbare Prüfdokumentation folgende Bestandteile umfassen:
- Maßprüfprotokoll: Soll-Ist-Vergleich aller prüfpflichtigen Maße und Toleranzen
- Materialzeugnis: Nachweis über Werkstoffgüte und chemische Zusammensetzung, in der Regel als EN 10204 3.1-Zeugnis
- Oberflächenprüfnachweis: Rauheitsmessung und Bewertung der Oberflächenveredelung
- Kalibrierungsnachweise: Belege, dass die eingesetzten Messmittel gültig kalibriert sind
- Rückverfolgbarkeit: Chargen- oder Seriennummern, die eine eindeutige Zuordnung von Teil zu Prüfprotokoll ermöglichen
Wie umfangreich die Dokumentation ausfällt, sollte vor Auftragserteilung zwischen Auftraggeber und Fertigungspartner klar vereinbart werden. In der Auftragsfertigung für den Maschinen- und Anlagenbau sind vollständige Dokumentationspakete oft Voraussetzung für die Wareneingangsprüfung beim Kunden.
Wie erkennt man einen qualitätssicheren CNC-Fertigungspartner?
Einen qualitätssicheren CNC-Fertigungspartner erkennt man an der Kombination aus Zertifizierung, moderner Messtechnik, nachvollziehbaren Prozessen und transparenter Kommunikation. Ein ISO-9001-Zertifikat ist ein guter Ausgangspunkt, aber nicht das einzige Kriterium. Relevant ist auch, ob der Partner seine Prüfprozesse erklären kann und die Dokumentation standardmäßig mitliefert.
Folgende Merkmale helfen Ihnen bei der Bewertung eines potenziellen Fertigungspartners:
- Zertifizierung nach DIN EN ISO 9001:2015: Belegt ein systematisches Qualitätsmanagementsystem
- Eigene, kalibrierte Messtechnik: Koordinatenmessmaschinen, Rauheitsmessgeräte und Handmessmittel sollten im Haus vorhanden sein
- Klare Prozesse für Rückverfolgbarkeit: Jedes Teil muss eindeutig einem Auftrag, einer Charge und einem Prüfprotokoll zugeordnet werden können
- Transparenz bei Abweichungen: Ein guter Partner kommuniziert Probleme proaktiv und schlägt Lösungen vor, anstatt Teile mit Abweichungen stillschweigend zu liefern
- Erfahrung mit Ihrer Branche: Ein Partner, der Erfahrung im Werkzeug-, Maschinen- und Anlagenbau mitbringt, kennt die typischen Anforderungen und Prüfstandards
- Vollständige Dokumentation als Standard: Prüfprotokolle und Materialzertifikate sollten ohne gesonderte Anfrage mitgeliefert werden
Fragen Sie im Auswahlprozess gezielt nach, wie der Partner mit Maßabweichungen umgeht, welche Messmittel er einsetzt und ob er Referenzteile oder Erstmuster anbietet. Diese Fragen zeigen schnell, ob Qualitätssicherung gelebte Praxis oder nur ein Marketingversprechen ist.
Wie Mematek bei der Qualitätsprüfung von CNC-Präzisionsteilen unterstützt
Wir wissen, dass Qualitätssicherung in der CNC-Fertigung kein optionales Extra ist, sondern fester Bestandteil jedes Auftrags. Als zertifiziertes Fertigungsunternehmen nach DIN EN ISO 9001:2015 integrieren wir Prüfprozesse systematisch in jeden Fertigungsschritt, von der Rohteilkontrolle bis zur Auslieferung.
Mit unserer Mematek Einzelteil- und Kleinserienfertigung bieten wir Ihnen konkret:
- Maßliche Prüfung mit kalibrierten Messmitteln und Dokumentation der Ist-Werte
- Fertigungskompetenz auf neun CNC-Bearbeitungszentren mit bis zu 5 Achsen für präzise, reproduzierbare Ergebnisse
- Vollständige Materialzertifikate und Prüfprotokolle als Standard, nicht auf Anfrage
- Transparente Kommunikation bei Abweichungen, inklusive konkreter Lösungsvorschläge
- Rückverfolgbarkeit jedes Bauteils über den gesamten Fertigungsprozess
- Oberflächenveredelungen wie Eloxieren, Brünieren und KTL-Beschichtungen mit entsprechender Qualitätskontrolle
Wenn Sie wissen möchten, wie wir Ihre spezifischen Qualitätsanforderungen umsetzen können, freuen wir uns auf ein Beratungsgespräch.
