Die CNC-Fertigung eines Prototyps läuft in klar definierten Schritten ab: von der Übergabe der technischen Unterlagen über die Programmierung der Maschine bis zur Qualitätskontrolle des fertigen Teils. Der gesamte Prozess dauert je nach Bauteilkomplexität und Materialwahl zwischen wenigen Tagen und mehreren Wochen. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um den Prototypenbau mit CNC-Technologie.

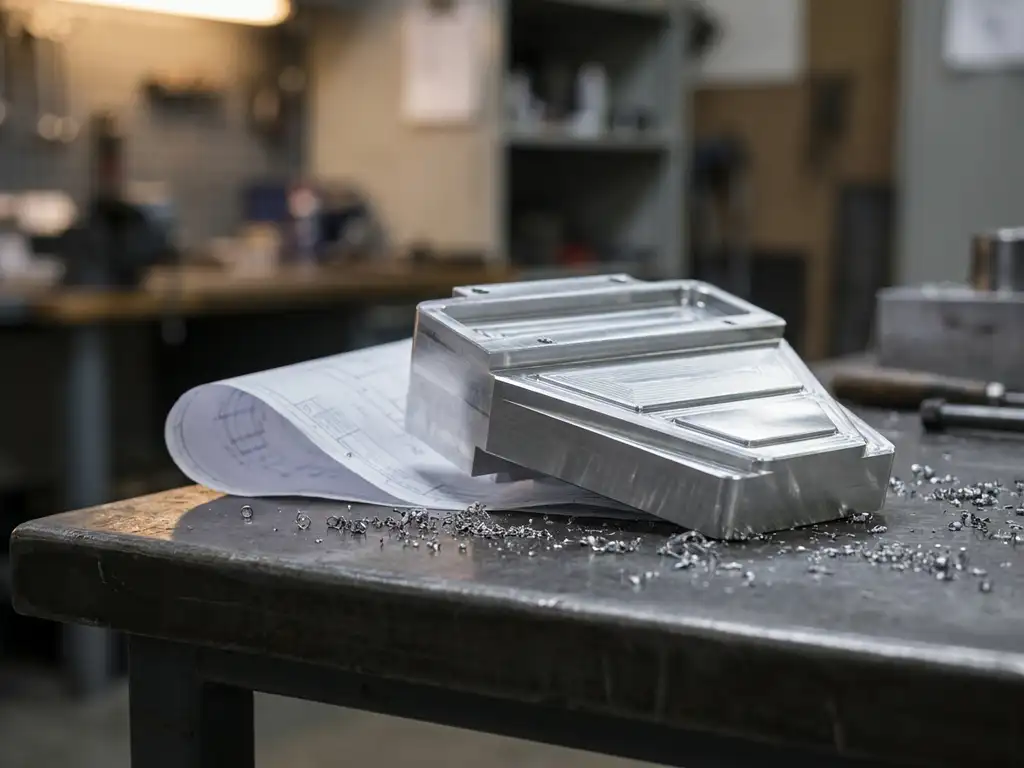

Was ist CNC-Prototypenfertigung und wofür wird sie eingesetzt?
CNC-Prototypenfertigung bezeichnet die Herstellung eines einzelnen Musterbauteils oder einer kleinen Stückzahl mithilfe computergesteuerter Zerspanungsmaschinen. Das Ziel ist es, ein reales, funktionsfähiges Bauteil zu erzeugen, bevor eine Serienproduktion gestartet wird. So lassen sich Konstruktion, Passgenauigkeit und Funktion unter realen Bedingungen prüfen.
Eingesetzt wird die CNC-Prototypenfertigung überall dort, wo neue Bauteile entwickelt oder bestehende Konstruktionen verbessert werden sollen. Typische Anwendungsfälle sind der Maschinen- und Anlagenbau, der Werkzeugbau sowie die Entwicklung von Sondermaschinen. Auch Unternehmen, die ein bestehendes Bauteil durch ein optimiertes Modell ersetzen möchten, nutzen den Prototypenbau als Zwischenschritt.
Im Vergleich zu anderen Prototypenverfahren wie dem 3D-Druck bietet die CNC-Bearbeitung einen wichtigen Vorteil: Das Bauteil entsteht direkt aus dem Serienmaterial. Das bedeutet, die mechanischen Eigenschaften des Prototyps entsprechen denen des späteren Serienteils. Damit eignet sich das Verfahren besonders für Funktionstests und Belastungsversuche.
Welche Informationen werden vor der Prototypenfertigung benötigt?
Vor dem Start der CNC-Prototypenfertigung werden in erster Linie vollständige technische Zeichnungen oder CAD-Daten des Bauteils benötigt. Dazu kommen Angaben zum gewünschten Material, den geforderten Toleranzen sowie eventuellen Oberflächenbehandlungen. Je vollständiger diese Unterlagen sind, desto reibungsloser verläuft der gesamte Prozess.
Im Einzelnen sollten folgende Informationen bereitgestellt werden:
- CAD-Daten oder technische Zeichnung im gängigen Format (z. B. STEP, IGES, DXF oder PDF)
- Materialangabe, zum Beispiel Aluminium, Stahl, Edelstahl oder Kunststoff
- Toleranzanforderungen für alle relevanten Maße und Passungen
- Oberflächenanforderungen, etwa Rauheit, Beschichtung oder Wärmebehandlung
- Stückzahl und gewünschter Liefertermin
Wenn CAD-Daten noch nicht vollständig vorliegen, ist ein frühzeitiges Abstimmungsgespräch mit dem Fertigungspartner sinnvoll. Erfahrene Fertigungsbetriebe können auf Basis von Skizzen oder Musterteilen eine Machbarkeitsanalyse durchführen und bei der Aufbereitung der Unterlagen unterstützen.
Wie läuft der Fertigungsprozess eines CNC-Prototyps Schritt für Schritt ab?
Der Fertigungsprozess eines CNC-Prototyps beginnt mit der Analyse der technischen Unterlagen und endet mit der Qualitätsprüfung des fertigen Bauteils. Dazwischen liegen Programmierung, Rüsten der Maschine, Bearbeitung und gegebenenfalls Nachbearbeitung. Jeder Schritt baut auf dem vorherigen auf.
Schritt 1: Anfrage, Kalkulation und Auftragsklärung
Nach Eingang der technischen Unterlagen prüft der Fertigungsbetrieb die Machbarkeit und erstellt ein Angebot. In dieser Phase werden offene Fragen zur Konstruktion, zum Material oder zu den Toleranzen geklärt. Erst wenn alle Details abgestimmt sind, wird der Auftrag freigegeben.
Schritt 2: CAM-Programmierung
Auf Basis der CAD-Daten erstellt ein Programmierer das CNC-Programm, das die Bewegungsbahnen der Werkzeuge definiert. Dabei werden Bearbeitungsstrategien, Werkzeugauswahl und Schnittwerte festgelegt. Bei komplexen Geometrien kommt eine 5-Achs-Simultanbearbeitung zum Einsatz, die mehrere Seiten eines Bauteils in einer Aufspannung bearbeitet.
Schritt 3: Rüsten und Bearbeitung
Das Rohmaterial wird eingespannt, das CNC-Programm geladen und die Bearbeitung gestartet. Während der Fertigung überwacht der Maschinenbediener den Prozess und kontrolliert Maße an definierten Zwischenschritten. Bei Bauteilen mit engen Toleranzen erfolgt eine begleitende Messung direkt an der Maschine.
Schritt 4: Nachbearbeitung und Oberflächenbehandlung
Je nach Anforderung schließen sich weitere Arbeitsschritte an, etwa Entgraten, Gewindeschneiden, Wärmebehandlung oder Oberflächenveredelung. Mögliche Verfahren sind unter anderem Eloxieren, Brünieren oder KTL-Beschichtungen. Diese Schritte werden entweder im eigenen Betrieb oder in Zusammenarbeit mit spezialisierten Partnern durchgeführt.
Schritt 5: Qualitätskontrolle und Auslieferung
Vor der Auslieferung wird das fertige Bauteil vermessen und mit den Vorgaben aus der technischen Zeichnung abgeglichen. Bei Bedarf wird ein Prüfprotokoll erstellt. Anschließend erfolgen die Verpackung und der Versand oder die direkte Auslieferung an den Auftraggeber.
Welche Materialien lassen sich für CNC-Prototypen verarbeiten?
Für CNC-Prototypen lassen sich nahezu alle zerspanbaren Materialien einsetzen, darunter Aluminium, verschiedene Stahlsorten, Edelstahl, Messing, Titan und technische Kunststoffe. Die Materialwahl richtet sich nach den späteren Einsatzbedingungen des Bauteils und beeinflusst sowohl die Bearbeitungszeit als auch die Kosten.
Aluminium ist aufgrund seiner guten Zerspanbarkeit und des günstigen Gewichts-Festigkeits-Verhältnisses besonders beliebt für Prototypen im Maschinen- und Anlagenbau. Stahl und Edelstahl kommen zum Einsatz, wenn hohe Festigkeit oder Korrosionsbeständigkeit gefordert ist. Kunststoffe wie POM oder PA eignen sich für Prototypen mit geringem Gewicht oder besonderen Gleiteigenschaften.
Ein wichtiger Aspekt beim Prototypenbau ist, dass das Bauteil möglichst aus dem gleichen Material gefertigt wird, das später in der Serie zum Einsatz kommt. Nur so liefern Funktionstests und Belastungsversuche aussagekräftige Ergebnisse.
Wie lange dauert die Fertigung eines CNC-Prototyps?
Die Fertigungsdauer eines CNC-Prototyps liegt je nach Komplexität und Materialverfügbarkeit typischerweise zwischen drei und zehn Werktagen. Einfache Drehteile oder prismatische Bauteile lassen sich oft innerhalb weniger Tage fertigen, während komplexe Frästeile mit engen Toleranzen mehr Zeit beanspruchen.
Folgende Faktoren beeinflussen die Durchlaufzeit:
- Bauteilkomplexität: Mehr Bearbeitungsschritte und Aufspannungen bedeuten mehr Zeit
- Materialverfügbarkeit: Standardmaterialien sind schnell verfügbar, Sonderwerkstoffe können Wartezeiten verursachen
- Nachbearbeitungen: Wärmebehandlungen oder externe Beschichtungen verlängern die Gesamtdauer
- Programmieraufwand: Neue Bauteile ohne vorhandenes CNC-Programm benötigen zusätzliche Rüstzeit
Wer einen engen Zeitplan hat, sollte den Fertigungspartner frühzeitig kontaktieren und alle Unterlagen vollständig einreichen. Unvollständige Zeichnungen oder nachträgliche Konstruktionsänderungen sind die häufigsten Ursachen für Verzögerungen.
Was kostet die CNC-Fertigung eines Prototyps?
Die Kosten für einen CNC-Prototyp hängen stark von Bauteilgröße, Material, Komplexität und den erforderlichen Nachbearbeitungsschritten ab. Einfache Drehteile beginnen oft im zweistelligen Euro-Bereich, während komplexe Frästeile mit mehreren Aufspannungen und Oberflächenbehandlungen schnell mehrere hundert Euro kosten können.
Die wichtigsten Kostentreiber beim Prototypenbau sind:
- Maschinenlaufzeit: Komplexe Geometrien und enge Toleranzen erfordern längere Bearbeitungszeiten
- Rüst- und Programmieraufwand: Bei Einzelteilen entfallen diese Kosten nicht auf eine größere Stückzahl, sondern vollständig auf das eine Bauteil
- Material: Hochlegierte Stähle oder Titanlegierungen sind deutlich teurer als Aluminium oder Standardstahl
- Oberflächenbehandlungen: Beschichtungen, Härtungen oder Eloxierungen erhöhen den Gesamtpreis
Im Vergleich zur Serienfertigung ist der Stückpreis eines Prototyps naturgemäß höher, da Rüst- und Programmierkosten nicht auf viele Teile verteilt werden. Dieser Mehraufwand ist jedoch gut investiert, denn ein frühzeitig erkannter Konstruktionsfehler ist deutlich günstiger zu beheben als eine fehlerhafte Serienproduktion.
Wie Mematek beim Prototypenbau unterstützt
Wir begleiten Sie von der ersten Anfrage bis zur Auslieferung des fertigen Prototyps und sorgen dafür, dass Ihr Bauteil präzise, termingerecht und in der geforderten Qualität entsteht. Unsere Einzelteil- und Kleinserienfertigung bei Mematek ist genau auf die Anforderungen des Prototypenbaus ausgerichtet: flexible Prozesse, kurze Durchlaufzeiten und ein moderner Maschinenpark mit neun CNC-Bearbeitungszentren und bis zu 5-Achs-Simultanbearbeitung.
Das bieten wir Ihnen konkret:
- Fertigung komplexer Prototypengeometrien durch 5-Achs-Simultanbearbeitung in einer Aufspannung
- Verarbeitung unterschiedlicher Materialien, von Aluminium und Stahl bis hin zu Sonderwerkstoffen
- Oberflächenveredelungen wie Eloxieren, Brünieren und KTL-Beschichtungen direkt aus einer Hand
- Qualitätskontrolle nach DIN EN ISO 9001:2015 mit lückenloser Dokumentation
- Direkte Auslieferung über unsere eigene Fahrzeugflotte
Wenn Sie einen Prototyp realisieren möchten oder Fragen zur Machbarkeit Ihres Bauteils haben, freuen wir uns auf Ihre Anfrage. Nehmen Sie einfach Kontakt auf und wir schauen gemeinsam, wie wir Ihr Vorhaben umsetzen können.
