Mit 5-Achs-Simultanbearbeitung lassen sich Prototypen mit Toleranzen von bis zu ±0,005 mm fertigen. Diese Präzision wird möglich, weil das Werkzeug in einem einzigen Aufspannvorgang aus fünf Richtungen gleichzeitig auf das Werkstück zugreifen kann. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Genauigkeit, Materialien und den Vergleich mit anderen Fertigungsverfahren beim Prototypenbau.
Was ist 5-Achs-Simultanbearbeitung und wie funktioniert sie?
5-Achs-Simultanbearbeitung ist ein CNC-Fräsverfahren, bei dem das Werkzeug entlang von drei linearen Achsen (X, Y, Z) und zwei rotatorischen Achsen gleichzeitig bewegt wird. Dadurch kann das Werkzeug in einem kontinuierlichen Bewegungsablauf komplexe Freiformflächen, Hinterschneidungen und schräge Bohrungen bearbeiten, ohne das Werkstück neu einzuspannen.
Bei der klassischen 3-Achs-Bearbeitung bewegt sich das Werkzeug nur in drei Richtungen. Sollen schräge Flächen oder gekrümmte Konturen gefräst werden, muss das Bauteil manuell umgespannt werden. Jedes Umspannen birgt das Risiko, dass sich kleine Positionierfehler einschleichen. Die 5-Achs-Simultanbearbeitung umgeht dieses Problem vollständig: Das Werkstück bleibt fixiert, während die Maschinenkinematik die nötigen Winkel selbst ausführt.
Die zwei rotatorischen Achsen ermöglichen es, den Fräser immer optimal zum Werkstück auszurichten. Das reduziert Werkzeugverschleiß, verbessert die Oberflächenqualität und verkürzt die Bearbeitungszeit. Für den Prototypenbau bedeutet das: Geometrien, die früher mehrere Aufspannungen und Maschinen erforderten, entstehen heute in einem einzigen Durchlauf.
Welche Toleranzen sind bei der 5-Achs-Simultanbearbeitung erreichbar?
Bei der 5-Achs-Simultanbearbeitung sind Maßtoleranzen von ±0,005 mm bis ±0,01 mm erreichbar. Für die meisten Prototypen im Maschinen- und Anlagenbau sind Toleranzen im Bereich von ±0,01 mm bis ±0,02 mm typisch und ausreichend. Die erreichbare Genauigkeit hängt vom Material, der Bauteilgröße und der Maschinenkonfiguration ab.
Moderne CNC-Bearbeitungszentren mit Temperaturkompensation und hochauflösenden Messgebern halten diese Toleranzen auch bei längeren Bearbeitungszeiten stabil. Besonders wichtig ist dabei die thermische Stabilität der Maschine: Wärmeausdehnung durch Reibung oder Umgebungstemperatur kann die Maßhaltigkeit beeinflussen, weshalb hochwertige Maschinen aktiv gekühlte Spindeln und Kompensationsalgorithmen einsetzen.
Für Passungen, Lagersitze oder Führungsflächen, bei denen enge Toleranzen nach IT6 oder IT7 gefordert sind, ist die 5-Achs-Simultanbearbeitung eine zuverlässige Methode. Sie liefert reproduzierbare Ergebnisse, die auch für Freigabemessungen und Erstmusterprüfberichte geeignet sind.
Warum eignet sich die 5-Achs-Bearbeitung besonders für Prototypen?
Die 5-Achs-Bearbeitung eignet sich für den Prototypenbau, weil komplexe Geometrien ohne aufwändige Vorrichtungen oder mehrfaches Umspannen gefertigt werden. Das spart Zeit, reduziert Fehlerquellen und liefert ein Bauteil, das in Material und Eigenschaften dem späteren Serienteil entspricht.
Ein Prototyp soll das spätere Serienteil möglichst genau abbilden. Wenn Sie einen Prototyp aus dem gleichen Material mit denselben Fertigungsverfahren herstellen, erhalten Sie belastbare Aussagen über Passgenauigkeit, Oberflächengüte und Funktion. Das ist ein klarer Vorteil gegenüber Verfahren, die andere Werkstoffe oder Herstellungsprozesse nutzen.
Darüber hinaus ist die Rüstzeit bei modernen 5-Achs-Zentren gering. Einzelteile und Kleinserien lassen sich ohne aufwändige Serienwerkzeuge oder Formen fertigen. Das macht das Verfahren wirtschaftlich, selbst wenn nur ein einziges Teil benötigt wird. Änderungen am CAD-Modell lassen sich direkt in ein neues NC-Programm überführen, ohne dass Formen angepasst werden müssen.
Welche Materialien lassen sich für Prototypen präzise bearbeiten?
Für Prototypen lassen sich mit 5-Achs-Simultanbearbeitung eine Vielzahl von Materialien präzise bearbeiten: Aluminium, Stahl, Edelstahl, Titan, Messing, Kupfer sowie technische Kunststoffe wie POM oder PEEK. Die Wahl des Materials richtet sich nach den Anforderungen an Festigkeit, Gewicht, Korrosionsbeständigkeit und Wärmebeständigkeit.

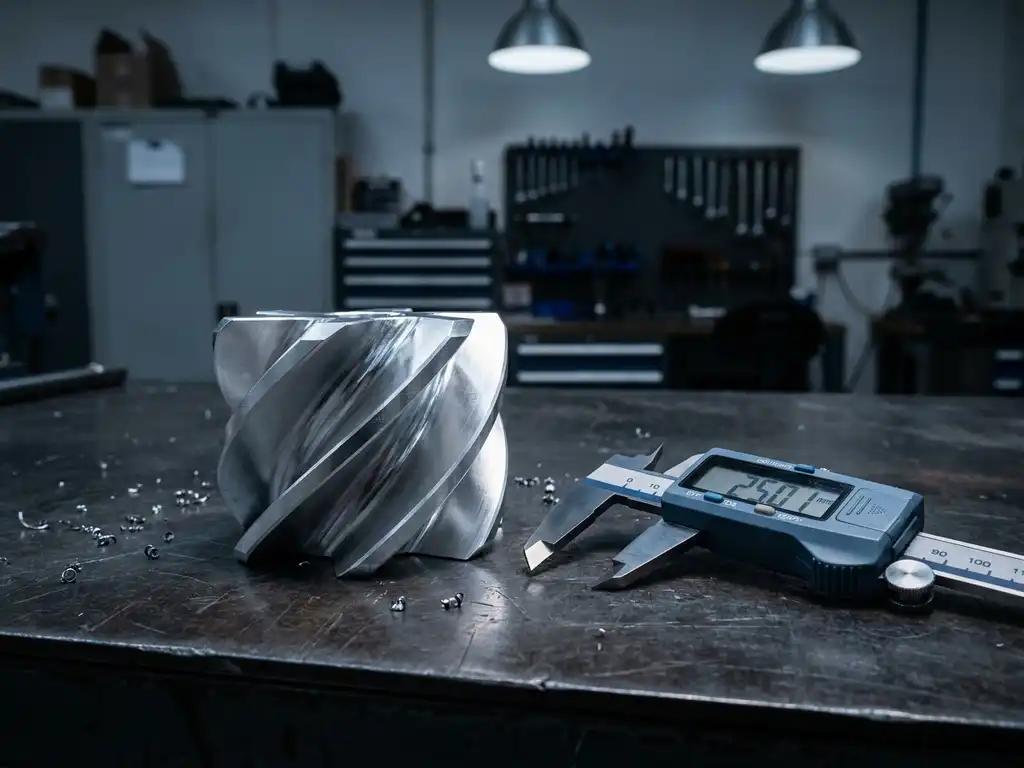

Aluminium ist das am häufigsten verwendete Material im Prototypenbau, da es sich gut zerspanen lässt, leicht ist und eine hohe Maßstabilität bietet. Stahl und Edelstahl werden eingesetzt, wenn höhere Festigkeit oder spezifische Werkstoffzertifikate gefordert sind. Titan eignet sich für Prototypen in der Luft- und Raumfahrt oder Medizintechnik, stellt aber höhere Anforderungen an Werkzeuge und Schnittparameter.
Technische Kunststoffe werden gewählt, wenn das spätere Bauteil aus Kunststoff gespritzt wird und ein funktionsfähiges Muster vor dem Formenbau benötigt wird. Hier liefert die CNC-Bearbeitung ein Bauteil mit nahezu identischen Maßen, das sich direkt in eine Baugruppe einbauen lässt.
Nach der Bearbeitung können Prototypen zusätzlich oberflächenveredelt werden. Verfahren wie Eloxieren, Brünieren oder KTL-Beschichtungen verbessern Korrosionsschutz und Optik und erlauben es, den Prototypen unter realen Einsatzbedingungen zu testen.
Wie unterscheidet sich ein CNC-Prototyp von einem 3D-gedruckten Prototyp?
Ein CNC-Prototyp wird aus einem Vollmaterial herausgefräst und erreicht deutlich engere Toleranzen sowie höhere Oberflächenqualitäten als ein 3D-gedruckter Prototyp. 3D-Druck eignet sich für schnelle Konzeptmodelle, während CNC-Prototypen für Funktionstests, Passproben und Freigabemessungen genutzt werden, da sie aus dem gleichen Material wie das Serienteil bestehen.
Genauigkeit und Oberflächenqualität
CNC-gefräste Prototypen erreichen Rauheitswerte von Ra 0,4 bis Ra 1,6 Mikrometer, je nach Frässtrategie und Werkzeug. 3D-gedruckte Teile weisen typischerweise eine deutlich rauere Oberfläche auf, die nachbearbeitet werden muss, wenn enge Passungen gefordert sind. Für Lager, Dichtflächen oder Führungen ist die CNC-Bearbeitung daher die richtige Wahl.
Materialverhalten und Belastbarkeit
Ein CNC-Prototyp aus Aluminium oder Stahl verhält sich unter mechanischer Belastung genauso wie das spätere Serienteil. 3D-gedruckte Teile aus Kunststoff oder Metall haben je nach Verfahren anisotrope Eigenschaften, das heißt, ihre Festigkeit ist richtungsabhängig. Wenn Sie Belastungstests durchführen oder das Bauteil in eine Baugruppe einbauen möchten, liefert der CNC-Prototyp verlässlichere Ergebnisse.
Welche Fehler beeinflussen die Genauigkeit bei der Prototypenfertigung?
Die häufigsten Fehlerquellen bei der Prototypenfertigung mit 5-Achs-Bearbeitung sind thermische Ausdehnung der Maschine, Werkzeugverschleiß, unzureichende Spannung des Bauteils und Fehler im CAD/CAM-Prozess. Wer diese Faktoren kontrolliert, erzielt reproduzierbar enge Toleranzen.
Thermische Einflüsse entstehen, wenn sich Maschine oder Material durch Bearbeitungswärme ausdehnen. Hochwertige Bearbeitungszentren kompensieren dies durch Kühlsysteme und Softwarealgorithmen. Dennoch sollten Bauteile nach der Bearbeitung vor der Messung auf Raumtemperatur abkühlen.
Werkzeugverschleiß führt dazu, dass Schneiden abstumpfen und das Maß schleichend vom Sollwert abweicht. Regelmäßige Werkzeugstandzeitkontrollen und der Einsatz von Verschleißüberwachung verhindern, dass ein Prototyp außerhalb der Toleranz liegt.
Die Aufspannung des Bauteils ist ein weiterer kritischer Punkt. Ein nicht fest genug geklemmtes Teil kann unter Schnittkräften nachgeben und Maßabweichungen verursachen. Für komplexe Prototypen werden daher oft spezielle Spannvorrichtungen konstruiert, die das Bauteil sicher und reproduzierbar fixieren.
Schließlich können Fehler im CAD-Modell oder bei der CAM-Programmierung dazu führen, dass das gefertigte Teil vom gewünschten Ergebnis abweicht. Eine sorgfältige Simulation des NC-Programms vor der Bearbeitung hilft, solche Fehler frühzeitig zu erkennen.
Wie Mematek beim Prototypenbau unterstützt
Wenn Sie einen funktionsfähigen Prototyp benötigen, der maßhaltig ist, aus dem richtigen Material besteht und direkt in eine Baugruppe eingebaut werden kann, sind wir der richtige Ansprechpartner. Wir fertigen Prototypen und Einzelteile mit unseren 5-Achs-CNC-Bearbeitungszentren und begleiten Sie von der ersten Anfrage bis zur Auslieferung.
Im Rahmen unserer Einzelteil- und Kleinserienfertigung bieten wir Ihnen konkret:
- 5-Achs-Simultanbearbeitung für komplexe Geometrien und enge Toleranzen
- Bearbeitung einer breiten Materialauswahl, von Aluminium über Stahl bis zu technischen Kunststoffen
- Oberflächenveredelung wie Eloxieren, Brünieren und KTL-Beschichtung direkt im Leistungsumfang
- Qualitätskontrolle nach DIN EN ISO 9001:2015 mit dokumentierten Messergebnissen
- Direkte Auslieferung mit eigener Fahrzeugflotte, ohne Umwege über Dritte
Wenn Sie Ihren nächsten Prototyp präzise, termingerecht und aus dem richtigen Werkstoff benötigen, freuen wir uns auf Ihre Anfrage. Nehmen Sie gerne Kontakt auf und besprechen Sie mit uns Ihr Projekt.
