Wie funktioniert Prototypenbau vor der Kleinserienfertigung?

Prototypenbau findet vor der Kleinserienfertigung statt, um ein Bauteil oder eine Baugruppe unter realen Bedingungen zu testen, bevor es in größerer Stückzahl produziert wird. Dabei wird ein erstes funktionsfähiges Muster hergestellt, das Konstruktion, Maßhaltigkeit und Funktion überprüfbar macht. Dieser Schritt schützt vor kostspieligen Fehlern in der späteren Serie und gibt Konstrukteuren und Einkaufsleitern die Sicherheit, dass das Bauteil den Anforderungen entspricht. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um den Prototypenbau in der Lohnfertigung.

Was ist Prototypenbau und warum ist er wichtig?

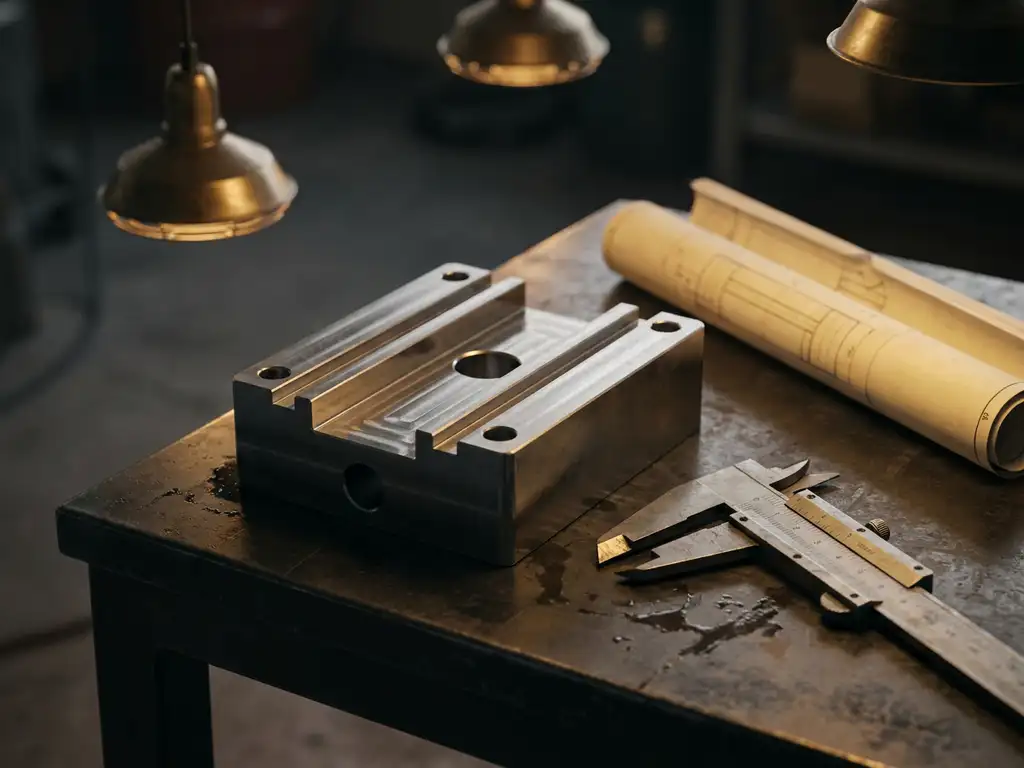

Prototypenbau bezeichnet die Herstellung eines ersten physischen Musters eines Bauteils oder einer Baugruppe auf Basis von Konstruktionsdaten. Ziel ist es, Funktion, Passgenauigkeit und Fertigbarkeit zu prüfen, bevor eine Serie gestartet wird. Für Unternehmen im Maschinen- und Anlagenbau ist dieser Schritt besonders relevant, weil er Konstruktionsfehler früh sichtbar macht und die Entwicklungskosten insgesamt senkt.

Ein Prototyp ist kein Endprodukt, aber er muss dem späteren Serienteil so nah wie möglich kommen. Nur wenn Material, Toleranzen und Oberflächenbeschaffenheit dem geplanten Serienzustand entsprechen, liefert der Test aussagekräftige Ergebnisse. Ein Prototyp aus einem anderen Werkstoff oder mit abweichenden Toleranzen kann zu falschen Rückschlüssen führen und den gesamten Entwicklungsprozess verlangsamen.

Für technische Entscheider und Produktionsverantwortliche bietet der Prototypenbau außerdem eine belastbare Grundlage für die Kalkulation der Serienfertigung. Fertigungszeiten, Werkzeugkosten und mögliche Bearbeitungsrisiken lassen sich am Prototyp realistisch einschätzen, was die Planungssicherheit deutlich erhöht.

Wie läuft der Prototypenbau in der Lohnfertigung ab?

In der Lohnfertigung beginnt der Prototypenbau mit der Übergabe von Konstruktionsdaten, meist als CAD-Datei oder technische Zeichnung. Der Lohnfertiger prüft die Daten auf Fertigbarkeit, bespricht offene Fragen mit dem Auftraggeber und erstellt einen Fertigungsplan. Danach folgen die Bearbeitung des Rohteils, die Qualitätskontrolle und die Auslieferung des Musters.

Der Ablauf lässt sich in klare Phasen unterteilen:

1. Anfrage und Datenprüfung: Der Lohnfertiger analysiert die Zeichnungen und CAD-Daten auf Machbarkeit, Toleranzanforderungen und Materialeignung.
2. Angebotserstellung: Auf Basis der Prüfung wird ein Angebot erstellt, das Fertigungszeit, Materialkosten und Bearbeitungsschritte berücksichtigt.
3. Programmierung und Rüsten: Die CNC-Programme werden erstellt und die Maschinen werden für die Bearbeitung eingerichtet.
4. Bearbeitung: Das Bauteil wird gefertigt, oft in mehreren Aufspannungen oder Achspositionen.
5. Qualitätskontrolle: Maße, Oberflächen und Funktionsmerkmale werden geprüft und dokumentiert.
6. Auslieferung und Feedback: Der Prototyp wird übergeben, und eventuelle Anpassungen fließen in die nächste Iteration ein.

Gute Lohnfertiger begleiten diesen Prozess aktiv. Sie melden sich bei unklaren Toleranzangaben frühzeitig zurück, statt einfach zu fertigen und Probleme erst bei der Qualitätskontrolle zu entdecken. Diese enge Kommunikation spart Zeit und verhindert unnötige Iterationsschleifen.

Welche Fertigungsverfahren werden beim Prototypenbau eingesetzt?

Beim Prototypenbau in der Lohnfertigung kommen vor allem spanende Verfahren zum Einsatz, insbesondere CNC-Fräsen und CNC-Drehen. Diese Verfahren ermöglichen eine hohe Maßhaltigkeit und lassen sich direkt aus CAD-Daten programmieren, ohne dass spezielle Werkzeuge oder Formen vorab hergestellt werden müssen. Das macht sie besonders geeignet für einzelne Muster oder sehr kleine Stückzahlen.

Für komplexe Geometrien, die mehrere Seiten oder Freiformflächen aufweisen, wird häufig die 5-Achs-Simultanbearbeitung genutzt. Sie erlaubt es, ein Bauteil in einer oder wenigen Aufspannungen vollständig zu bearbeiten, was die Genauigkeit erhöht und die Fertigungszeit reduziert.

Je nach Anforderung können beim Prototypenbau auch folgende Verfahren und Leistungen relevant sein:

• Drehen für rotationssymmetrische Bauteile
• Fräsen für prismatische und freigeformte Teile
• Bohren, Gewindeschneiden und Reiben für Verbindungselemente
• Oberflächenveredelung wie Eloxieren, Brünieren oder KTL-Beschichtung
• Wärmebehandlung zur Einstellung mechanischer Eigenschaften

Wichtig ist, dass der Prototyp mit denselben Verfahren gefertigt wird, die später auch in der Serie eingesetzt werden. Nur so lassen sich Rückschlüsse auf Serientauglichkeit, Standzeiten und Bearbeitungsqualität ziehen.

Was ist der Unterschied zwischen Prototyp und Kleinserie?

Ein Prototyp ist ein einzelnes Muster oder eine sehr kleine Anzahl von Teilen, die ausschließlich zur Prüfung und Validierung gefertigt werden. Eine Kleinserie hingegen umfasst eine begrenzte, aber definierte Stückzahl von Bauteilen, die bereits für den Einsatz oder die Weitergabe vorgesehen sind. Der Unterschied liegt nicht nur in der Menge, sondern auch im Zweck und in der Fertigungsstrategie.

Beim Prototypen steht Flexibilität im Vordergrund. Änderungen sind eingeplant, und die Fertigung wird häufig manuell oder mit weniger optimierten Programmen durchgeführt. In der Kleinserie hingegen werden die Prozesse bereits auf Wiederholbarkeit und Wirtschaftlichkeit ausgerichtet. Programme werden optimiert, Rüstzeiten reduziert und Qualitätsprüfungen systematisiert.

Ein weiterer Unterschied betrifft die Dokumentation. Prototypen werden oft mit weniger formalem Aufwand begleitet, während für Kleinserien in der Regel Prüfprotokolle, Materialzertifikate und Rückverfolgbarkeit gefordert werden, insbesondere wenn die Teile in zertifizierten Produktionsprozessen eingesetzt werden.

Wie gelingt der Übergang vom Prototyp zur Kleinserienfertigung?

Der Übergang vom Prototyp zur Kleinserienfertigung gelingt, wenn die Erkenntnisse aus dem Musterbau systematisch in den Fertigungsprozess eingearbeitet werden. Das bedeutet: Toleranzanforderungen werden überprüft, CNC-Programme werden optimiert, und Rüstkonzepte werden auf Wiederholbarkeit ausgelegt. Dieser Schritt sollte nicht als eigenständiges Projekt, sondern als logische Fortsetzung des Prototypenprozesses geplant werden.

Folgende Punkte sind für einen reibungslosen Übergang besonders relevant:

• Freigabe des Prototyps: Erst wenn der Prototyp formal freigegeben ist, sollte die Serienfertigung beginnen. Eine klare Freigabedokumentation verhindert spätere Diskussionen über Änderungsstand und Verantwortlichkeiten.
• Prozessstabilisierung: Bearbeitungsparameter, Spannmittel und Werkzeugauswahl werden für die Serie festgelegt und dokumentiert.
• Stückzahlplanung: Der Lohnfertiger muss wissen, ob die Kleinserie einmalig ist oder ob weitere Abrufe folgen, da dies die Investition in Vorrichtungen und Sondertools beeinflusst.
• Qualitätssicherung: Prüfpläne und Messintervalle werden für die Serie definiert, nicht erst nach der Fertigung.

Ein erfahrener Lohnfertiger begleitet diesen Übergang aktiv und bringt eigene Vorschläge zur Prozessoptimierung ein. Das spart Zeit und verhindert, dass Probleme aus dem Prototypenstadium unbemerkt in die Serie übergehen.

Welche Fehler sollte man beim Prototypenbau vermeiden?

Die häufigsten Fehler beim Prototypenbau entstehen durch unvollständige Konstruktionsunterlagen, fehlende Kommunikation zwischen Konstruktion und Fertigung sowie durch den Versuch, beim Prototypen an Material oder Bearbeitungsqualität zu sparen. Wer diese Fehler vermeidet, spart am Ende deutlich mehr Zeit und Kosten, als durch kurzfristige Einsparungen gewonnen werden könnten.

Konkrete Fehler, die in der Praxis immer wieder auftreten:

• Unvollständige Zeichnungen: Fehlende Toleranzangaben, unklare Oberflächenanforderungen oder fehlende Materialspezifikationen führen zu Rückfragen und Verzögerungen.
• Falsches Material: Wer den Prototypen aus einem günstigeren oder leichter bearbeitbaren Material fertigt, erhält kein aussagekräftiges Ergebnis für das spätere Serienteil.
• Keine Freigabekriterien definiert: Ohne klare Abnahmekriterien ist unklar, wann ein Prototyp als erfolgreich gilt, was zu endlosen Änderungsschleifen führen kann.
• Zu viele Änderungen gleichzeitig: Wenn nach einem Prototyp mehrere Konstruktionsänderungen auf einmal eingearbeitet werden, ist es schwer nachzuvollziehen, welche Änderung welchen Effekt hatte.
• Zeitdruck auf den Lohnfertiger: Unrealistische Liefertermine führen dazu, dass Prüfschritte übersprungen oder Dokumentationen vernachlässigt werden.

Wer frühzeitig mit dem Lohnfertiger in den Dialog geht und Konstruktionsdaten vollständig übergibt, legt die beste Grundlage für einen erfolgreichen Prototypenbau und einen reibungslosen Übergang in die Serie.

Wie Mematek beim Prototypenbau und der Kleinserienfertigung unterstützt

Wir begleiten Unternehmen aus dem Werkzeug-, Maschinen- und Anlagenbau vom ersten Prototypen bis zur fertigen Kleinserie. Dabei bringen wir nicht nur Fertigungskompetenz mit, sondern auch die Bereitschaft, Konstruktionsdaten kritisch zu prüfen und frühzeitig Rückmeldung zu geben, wenn etwas optimiert werden kann.

Was wir konkret bieten:

• CNC-Bearbeitung mit bis zu 5 Achsen für komplexe Prototypengeometrien bei hoher Maßhaltigkeit
• Fertigung aus unterschiedlichen Materialien inklusive Wärmebehandlung und Oberflächenveredelung wie Eloxieren, Brünieren und KTL-Beschichtung
• Qualitätskontrolle und Dokumentation nach DIN EN ISO 9001:2015 für eine lückenlose Rückverfolgbarkeit
• Skalierbare Fertigung von Einzelteilen bis zu Kleinserien mit robotergestützter Zerspanung
• Ganzheitlicher Service aus einer Hand: Anfrage, Fertigung, Prüfung und Auslieferung mit eigener Fahrzeugflotte

Unsere Einzelteil- und Kleinserienfertigung ist darauf ausgerichtet, flexibel auf Ihre Anforderungen zu reagieren, ob es sich um ein erstes Muster oder eine wiederkehrende Kleinserie handelt. Wenn Sie ein Bauteil oder eine Baugruppe realisieren möchten, sprechen Sie uns gerne an und nehmen Sie Kontakt auf.
