Die CNC-Fräsbearbeitung funktioniert, indem ein rotierendes Fräswerkzeug computergesteuert Material von einem Werkstück abträgt und so präzise Formen und Konturen erzeugt. Moderne CNC-Maschinen setzen diese Bewegungen auf Basis digitaler CAD/CAM-Daten um und erreichen dabei Toleranzen im Hundertstelmillimeterbereich. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Frästeile, komplexe Geometrien und den Einsatz von 5-Achs-Technologie.
Was ist CNC-Fräsbearbeitung und wie funktioniert sie?
CNC-Fräsbearbeitung ist ein spanendes Fertigungsverfahren, bei dem ein computergesteuertes Fräswerkzeug gezielt Material von einem Rohling abträgt, um das gewünschte Bauteil herzustellen. Die Abkürzung CNC steht für Computerized Numerical Control, also die rechnergestützte numerische Steuerung der Maschinenachsen. Das Ergebnis sind präzise Frästeile mit reproduzierbarer Maßhaltigkeit.
Der Prozess beginnt mit einem digitalen 3D-Modell des Bauteils, das in einer CAD-Software erstellt wird. Dieses Modell wird anschließend in einem CAM-System in Werkzeugbahnen übersetzt, die die Maschine als NC-Programm ausführt. Das Fräswerkzeug rotiert dabei mit hoher Drehzahl und bewegt sich entlang der programmierten Bahnen durch das Werkstück. Durch die Kombination verschiedener Vorschübe, Schnittgeschwindigkeiten und Werkzeuggeometrien lassen sich sowohl grobe Schrupp- als auch feine Schlichtoperationen durchführen.
Das Verfahren eignet sich für die Einzel- und Kleinserienfertigung ebenso wie für größere Stückzahlen. Die hohe Wiederholgenauigkeit moderner CNC-Bearbeitungszentren macht die Fräsbearbeitung zu einem der meistgenutzten Verfahren im Werkzeug-, Maschinen- und Anlagenbau.
Was sind komplexe Geometrien in der CNC-Fräsbearbeitung?
Komplexe Geometrien in der CNC-Fräsbearbeitung sind Bauteilformen, die sich nicht durch einfache lineare oder kreisförmige Bewegungen herstellen lassen. Dazu zählen Freiformflächen, Hinterschneidungen, schräge Bohrungen, mehrfach gekrümmte Konturen sowie räumlich verwundene Strukturen, die eine simultane Bewegung mehrerer Maschinenachsen erfordern.
Typische Beispiele für solche Frästeile sind Turbinenblätter, Formwerkzeuge, Implantatkomponenten oder Gehäuse mit komplexen Innenstrukturen. Gemeinsam ist diesen Bauteilen, dass eine einfache 3-Achs-Maschine entweder mehrere Aufspannungen benötigt oder bestimmte Bereiche gar nicht erreichen kann.
Die Herausforderung bei komplexen Geometrien liegt nicht nur in der Geometrie selbst, sondern auch in der Kollisionsvermeidung zwischen Werkzeug, Spannmittel und Werkstück. Moderne CAM-Software simuliert den gesamten Bearbeitungsprozess vorab, um Fehler zu erkennen, bevor die Maschine startet. Je komplexer die Geometrie, desto wichtiger wird die Qualität der Programmierung und die Auswahl geeigneter Werkzeuge.
Wie funktioniert die 5-Achs-Simultanbearbeitung bei komplexen Bauteilen?

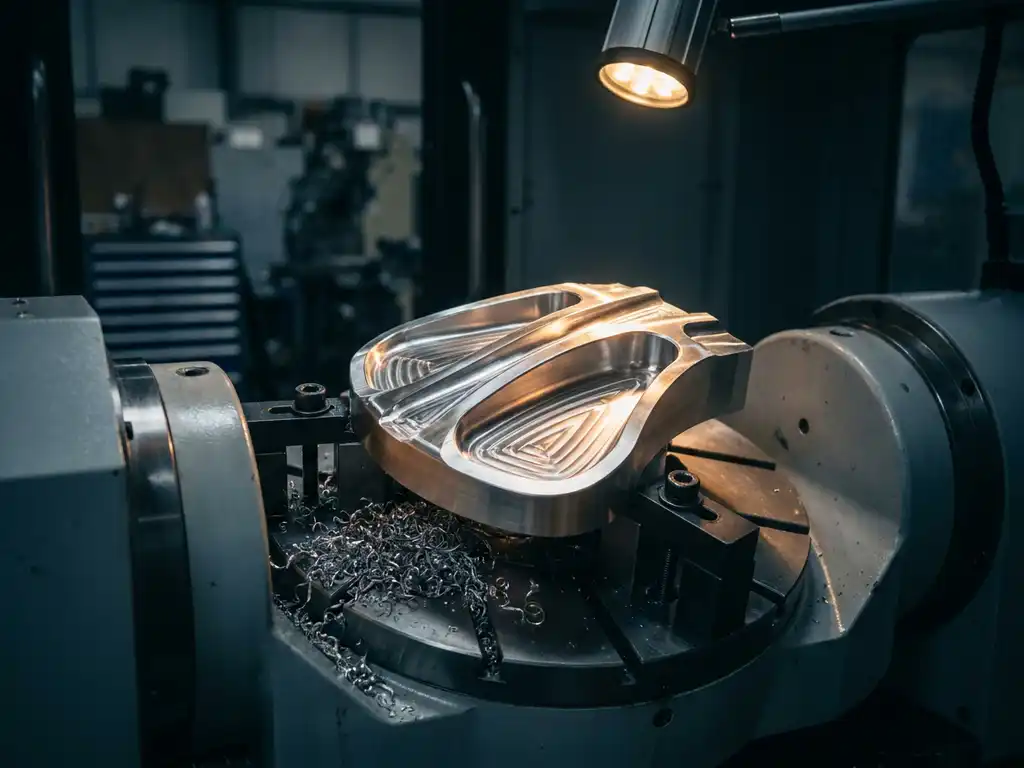

Bei der 5-Achs-Simultanbearbeitung bewegen sich alle fünf Maschinenachsen gleichzeitig: drei lineare Achsen (X, Y, Z) und zwei Rotationsachsen. Das Werkzeug kann so jederzeit optimal zum Werkstück ausgerichtet werden, was die Bearbeitung von Freiformflächen und Hinterschneidungen in einem einzigen Aufspannvorgang ermöglicht.
Der entscheidende Vorteil gegenüber einfacheren Verfahren liegt in der kontinuierlichen Anpassung des Werkzeugwinkels während der Bearbeitung. Dadurch bleibt der optimale Schnittwinkel erhalten, was die Oberflächenqualität verbessert und den Werkzeugverschleiß reduziert. Für komplexe Frästeile bedeutet das kürzere Bearbeitungszeiten, weniger Umspannvorgänge und höhere Maßhaltigkeit über das gesamte Bauteil.
Ein weiterer Vorteil der Simultanbearbeitung ist die Zugänglichkeit schwer erreichbarer Bereiche. Wo eine 3-Achs-Maschine das Werkstück mehrfach neu einspannen und ausrichten müsste, bearbeitet ein 5-Achs-Zentrum das Bauteil in einem Durchgang. Das reduziert Ausrichtfehler zwischen den Aufspannungen und erhöht die Gesamtgenauigkeit des fertigen Teils erheblich.
Was ist der Unterschied zwischen 3-Achs- und 5-Achs-Fräsen?
Der Hauptunterschied zwischen 3-Achs- und 5-Achs-Fräsen liegt in der Anzahl der gleichzeitig steuerbaren Bewegungsachsen. Beim 3-Achs-Fräsen bewegt sich das Werkzeug nur entlang der drei linearen Achsen X, Y und Z. Beim 5-Achs-Fräsen kommen zwei zusätzliche Rotationsachsen hinzu, die das Werkzeug oder den Tisch kippen und schwenken können.
Wann reicht 3-Achs-Fräsen aus?
Das 3-Achs-Verfahren ist für viele Standardbauteile vollkommen ausreichend. Prismatische Teile, einfache Taschen, Bohrungsbilder und gerade Konturen lassen sich effizient und kostengünstig auf 3-Achs-Maschinen fertigen. Auch bei hohen Stückzahlen mit einfacher Geometrie ist das 3-Achs-Fräsen oft die wirtschaftlichere Wahl.
Wann ist 5-Achs-Fräsen notwendig?
Sobald ein Bauteil Hinterschneidungen, schräge Flächen, Freiformgeometrien oder enge Toleranzen an mehreren Seiten aufweist, stößt das 3-Achs-Fräsen an seine Grenzen. Hier bietet das 5-Achs-Fräsen klare Vorteile: weniger Aufspannungen, bessere Oberflächenqualität, kürzere Durchlaufzeiten und die Möglichkeit, geometrisch anspruchsvolle Frästeile überhaupt erst herzustellen. Für den Sondermaschinenbau oder den Formenbau ist die 5-Achs-Bearbeitung daher oft die einzig sinnvolle Option.
Welche Werkstoffe lassen sich bei der CNC-Fräsbearbeitung verarbeiten?
Bei der CNC-Fräsbearbeitung lassen sich nahezu alle metallischen und viele nichtmetallische Werkstoffe bearbeiten. Dazu gehören Stahl, Edelstahl, Aluminium, Messing, Kupfer, Titan und verschiedene Gusswerkstoffe. Auch technische Kunststoffe wie PA, POM oder PEEK sowie Verbundwerkstoffe sind für die Fräsbearbeitung geeignet.
Die Werkstoffwahl beeinflusst die Wahl des Fräswerkzeugs, die Schnittparameter und die erreichbare Oberflächenqualität erheblich. Aluminium lässt sich zum Beispiel mit hohen Schnittgeschwindigkeiten bearbeiten und erzielt sehr gute Oberflächen, während gehärtete Stähle spezielle Hartmetallwerkzeuge und reduzierte Vorschübe erfordern.
Neben der eigentlichen Fräsbearbeitung spielen auch Folgeprozesse eine Rolle. Viele Frästeile durchlaufen nach der Bearbeitung eine Wärmebehandlung zur Härtung oder eine Oberflächenveredelung wie Eloxieren, Brünieren oder KTL-Beschichtung. Diese Verfahren verbessern die Korrosionsbeständigkeit, Verschleißfestigkeit oder das optische Erscheinungsbild des fertigen Bauteils und sind bei industriellen Anwendungen häufig Pflicht.
Wann lohnt sich die Vergabe von CNC-Fräsaufträgen an einen Lohnfertiger?
Die Vergabe von CNC-Fräsaufträgen an einen Lohnfertiger lohnt sich, wenn die eigene Maschinenkapazität nicht ausreicht, wenn spezielle Technologien wie 5-Achs-Simultanbearbeitung fehlen oder wenn Aufträge wirtschaftlicher und flexibler von einem spezialisierten Partner abgewickelt werden können. Für die Einzel- und Kleinserienfertigung ist Lohnfertigung besonders attraktiv.
Unternehmen, die Frästeile nur gelegentlich oder in wechselnden Stückzahlen benötigen, profitieren davon, keine eigene Infrastruktur vorhalten zu müssen. Ein erfahrener Lohnfertiger bringt nicht nur die Maschinen, sondern auch das Prozess-Know-how, geeignete Spannmittel und Qualitätssicherungssysteme mit. Das reduziert den internen Aufwand erheblich.
Besonders relevant ist die externe Vergabe auch dann, wenn Bauteile aus schwer zerspanbaren Werkstoffen gefertigt werden sollen oder wenn enge Toleranzen und komplexe Geometrien eine hohe Fertigungstiefe erfordern. In diesen Fällen zahlt sich die Zusammenarbeit mit einem zertifizierten Lohnfertiger aus, der nachweislich nach anerkannten Qualitätsstandards arbeitet. Auch wenn neben der reinen Fräsbearbeitung Montage, Oberflächenbehandlung oder funktionale Integration gefragt sind, bietet ein Full-Service-Partner einen klaren Mehrwert gegenüber mehreren einzelnen Lieferanten.
Wie Mematek bei der CNC-Fräsbearbeitung komplexer Geometrien unterstützt
Wir bei Mematek fertigen präzise Frästeile für den Werkzeug-, Maschinen- und Anlagenbau, von der Einzelkomponente bis zur montagefertigen Baugruppe. Unsere neun CNC-Bearbeitungszentren mit bis zu 5 Achsen ermöglichen die Bearbeitung anspruchsvoller Geometrien mit höchster Maßhaltigkeit, und das zertifiziert nach DIN EN ISO 9001:2015.
- 5-Achs-Simultanbearbeitung für komplexe Freiformflächen, Hinterschneidungen und enge Toleranzen in einem Aufspannvorgang
- Robotergestützte Zerspanung für skalierbare Serienproduktion bis zu 10.000 Teilen
- Breite Werkstoffkompetenz inklusive Stahl, Aluminium, Edelstahl und technischen Kunststoffen
- Integrierte Oberflächenveredelung wie Eloxieren, Brünieren und KTL-Beschichtung aus einer Hand
- Baugruppenmontage und SPS-Programmierung für funktional einsatzbereite Lieferungen
- Eigene Fahrzeugflotte für direkte und termingerechte Auslieferung
Wenn Sie konkrete Anforderungen an Fräsbearbeitung oder Baugruppenfertigung haben, sprechen Sie uns gerne an. Wir freuen uns auf Ihr Beratungsgespräch.
