Wie funktioniert CNC-Fertigung bei komplexen Bauteilen?

Die CNC-Fertigung hat die industrielle Produktion grundlegend verändert. Was früher manuelle Einrichtarbeit und erfahrene Fachkräfte an konventionellen Maschinen erforderte, lässt sich heute durch computergesteuerte Prozesse präziser, schneller und reproduzierbarer umsetzen. Gerade bei komplexen Bauteilen zeigt die CNC-Fertigung ihre volle Stärke, weil sie geometrische Anforderungen erfüllt, die mit anderen Verfahren kaum realisierbar wären.

Ob Sie als Einkaufsleiter, Konstrukteur oder Produktionsverantwortlicher nach einem geeigneten Fertigungspartner suchen oder einfach besser verstehen möchten, wie moderne Lohnfertigung funktioniert: Dieser Artikel beantwortet die wichtigsten Fragen rund um CNC-Bearbeitung, Materialien, Verfahren und die Auswahl eines zuverlässigen Lohnfertigers.

Was ist CNC-Fertigung und wie funktioniert sie grundsätzlich?

CNC-Fertigung bezeichnet die computergesteuerte Bearbeitung von Werkstoffen durch Maschinen, die nach einem programmierten Steuerungscode arbeiten. Das Kürzel CNC steht für „Computer Numerical Control“. Die Maschine liest numerische Befehle aus einem CAM-Programm und setzt diese in präzise Bewegungen von Werkzeug und Werkstück um, ohne dass ein Bediener manuell eingreift.

Der Prozess beginnt mit einem CAD-Modell, also einer digitalen 3D-Zeichnung des gewünschten Bauteils. Aus diesem Modell erstellt eine CAM-Software den sogenannten G-Code, der der Maschine exakt vorgibt, wie sie das Material abtragen soll. Beim CNC-Fräsen rotiert das Werkzeug und bewegt sich entlang mehrerer Achsen über das feststehende oder gespannte Werkstück. Beim CNC-Drehen hingegen dreht sich das Werkstück selbst, während ein feststehendes Werkzeug Material abträgt. Beide Verfahren ermöglichen eine hohe Wiederholgenauigkeit und lassen sich für unterschiedlichste Geometrien einsetzen.

Die Stärke der CNC-Bearbeitung liegt in der Kombination aus Präzision und Reproduzierbarkeit. Einmal programmiert, produziert die Maschine jedes Teil mit denselben Toleranzen – unabhängig davon, ob es sich um das erste oder das tausendste Stück handelt.

Wann gilt ein Bauteil als komplex in der CNC-Fertigung?

Ein Bauteil gilt in der CNC-Fertigung als komplex, wenn es Merkmale aufweist, die mehrere Aufspannungen, spezielle Werkzeuge oder erweiterte Maschinenachsen erfordern. Dazu zählen Hinterschneidungen, freigeformte Oberflächen, enge Toleranzen an schwer zugänglichen Stellen sowie Kombinationen aus Bohrungen, Gewinden und gefrästen Konturen in mehreren Raumebenen.

Konkrete Merkmale, die ein Bauteil komplex machen, sind zum Beispiel:

• Freigeformte 3D-Konturen, die sich nicht durch eine einfache 2,5D-Bearbeitung herstellen lassen
• Toleranzen im Bereich weniger Hundertstelmillimeter an mehreren Flächen gleichzeitig
• Hinterschneidungen, die ohne Umorientierung des Werkstücks nicht erreichbar sind
• Kombinierte Bearbeitungsoperationen wie Fräsen, Bohren und Gewindeformen in einem Aufspannvorgang
• Dünnwandige Strukturen, die besondere Spannstrategien erfordern, um Verformungen zu vermeiden

Je mehr dieser Merkmale ein Bauteil vereint, desto höher sind die Anforderungen an Maschine, Werkzeug und Programmierkompetenz. Für Konstrukteure bedeutet das: Je früher die Fertigbarkeit im Designprozess berücksichtigt wird, desto effizienter und kostengünstiger lässt sich das Teil produzieren.

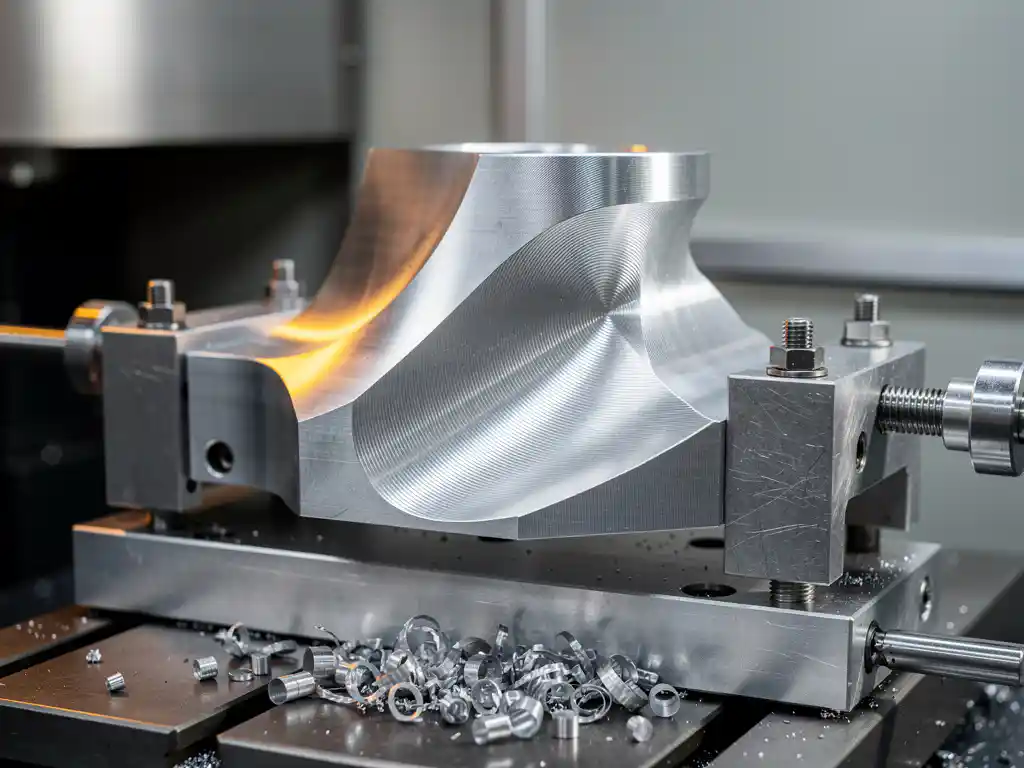

Wie funktioniert die 5-Achs-Simultanbearbeitung bei komplexen Geometrien?

Bei der 5-Achs-Simultanbearbeitung bewegen sich Werkzeug und Werkstück gleichzeitig entlang fünf Achsen: drei linearen Achsen (X, Y, Z) und zwei Rotationsachsen. Das Werkzeug kann so in nahezu jedem Winkel an das Werkstück herangeführt werden, ohne dass ein Umbau oder eine neue Aufspannung nötig ist. Das ermöglicht die Herstellung komplexer Geometrien in einem einzigen Arbeitsgang.

Vorteile gegenüber der 3-Achs-Bearbeitung

Bei der klassischen 3-Achs-Bearbeitung muss ein Bauteil für jede neue Bearbeitungsseite manuell umgespannt werden. Das kostet Zeit und birgt das Risiko, dass sich Referenzpunkte leicht verschieben, was die Gesamttoleranz des Teils beeinflusst. Die 5-Achs-Simultanbearbeitung vermeidet dieses Problem, weil alle relevanten Flächen in einer einzigen Aufspannung bearbeitet werden können.

Besonders bei Bauteilen mit Freiformflächen, wie sie im Werkzeug- und Formenbau oder im Sondermaschinenbau häufig vorkommen, zeigt die 5-Achs-Bearbeitung ihre Vorteile: Das Werkzeug bleibt stets optimal zur Bauteiloberfläche ausgerichtet, was kürzere Werkzeuge, eine bessere Oberflächenqualität und längere Standzeiten ermöglicht.

Typische Anwendungsbereiche

5-Achs-Bearbeitungszentren werden überall dort eingesetzt, wo Präzisionsteile mit komplexen Konturen gefragt sind: in der Luft- und Raumfahrt, im Formenbau, im Anlagenbau und bei Baugruppen für Sondermaschinen. Die Simultanbearbeitung ist dabei nicht nur ein Qualitätsmerkmal, sondern auch ein wirtschaftlicher Vorteil, weil sie Durchlaufzeiten reduziert.

Was ist der Unterschied zwischen Einzelteil- und Serienfertigung per CNC?

Der Hauptunterschied liegt im Aufwand für Rüsten und Programmierung im Verhältnis zur produzierten Stückzahl. Bei der Einzelteilfertigung entfällt der gesamte Vorbereitungsaufwand auf ein einziges Teil, was die Stückkosten erhöht, aber maximale Flexibilität bietet. Bei der Serienfertigung verteilen sich diese Kosten auf viele Teile, was den Stückpreis deutlich senkt.

In der Praxis bedeutet das für Sie als Auftraggeber:

• Einzelteilfertigung: Ideal für Prototypen, Ersatzteile oder Unikate. Kurze Reaktionszeiten, individuelle Anpassungen möglich, aber höhere Einzelkosten.
• Kleinserienfertigung: Stückzahlen von wenigen Einheiten bis zu einigen Hundert. Gutes Verhältnis aus Flexibilität und Wirtschaftlichkeit.
• Serienfertigung: Stückzahlen ab mehreren Hundert bis in den vierstelligen Bereich. Optimierte Prozesse, robotergestützte Zerspanung und automatisierte Qualitätskontrolle ermöglichen kurze Lieferzeiten bei wettbewerbsfähigen Preisen.

Wir bieten skalierbare Serienfertigungslösungen für mittlere bis große Stückzahlen von bis zu 10.000 Teilen, unterstützt durch robotergestützte Zerspanung. Welche Variante für Ihren Bedarf passt, hängt von Stückzahl, Bauteilkomplexität und der gewünschten Lieferflexibilität ab.

Welche Materialien lassen sich per CNC-Fertigung bearbeiten?

CNC-Maschinen können eine breite Palette an Werkstoffen bearbeiten, darunter Metalle, Kunststoffe und Verbundwerkstoffe. Die Auswahl des richtigen Materials hängt von den mechanischen Anforderungen, der gewünschten Oberflächenqualität und dem späteren Einsatzbereich des Bauteils ab.

Zu den am häufigsten verwendeten Materialien in der CNC-Bearbeitung zählen:

• Stahl und Edelstahl: Hohe Festigkeit, vielseitig einsetzbar, in den meisten Legierungen gut zerspanbar
• Aluminium: Leicht, gut zerspanbar, häufig in der Luft- und Raumfahrt sowie im Maschinenbau eingesetzt
• Messing und Kupfer: Sehr gute Zerspanbarkeit, relevant für elektrische und hydraulische Komponenten
• Titan und Inconel: Schwer zerspanbar, aber unverzichtbar in Hochtemperatur- oder Leichtbauanwendungen
• Kunststoffe wie POM, PA oder PEEK: Für leichte, korrosionsbeständige oder elektrisch isolierende Bauteile

Neben der Wahl des Grundmaterials spielen Wärmebehandlungen und Oberflächenveredelungen eine wichtige Rolle. Verfahren wie Eloxieren, Brünieren oder KTL-Beschichtungen verändern die Eigenschaften des fertigen Bauteils gezielt, zum Beispiel in Bezug auf Korrosionsschutz, Härte oder Optik. Ein erfahrener Lohnfertiger koordiniert diese Prozessschritte idealerweise aus einer Hand.

Woran erkennt man einen zuverlässigen CNC-Lohnfertiger?

Einen zuverlässigen CNC-Lohnfertiger erkennt man an drei Kerneigenschaften: nachgewiesener Qualitätssicherung, technischer Ausstattung, die zur Komplexität Ihrer Bauteile passt, und transparenter Kommunikation über Lieferzeiten und Prozesse. Zertifizierungen, Maschinenpark und Referenzbereiche geben dabei konkrete Hinweise.

Achten Sie bei der Auswahl auf folgende Punkte:

• Zertifizierung nach DIN EN ISO 9001:2015: Diese Norm belegt, dass der Betrieb ein dokumentiertes Qualitätsmanagementsystem betreibt und Prozesse systematisch kontrolliert.
• Technische Ausstattung: Verfügt der Lohnfertiger über 5-Achs-Bearbeitungszentren und robotergestützte Fertigungsmöglichkeiten? Das ist besonders relevant, wenn Sie komplexe Präzisionsteile oder größere Stückzahlen benötigen.
• Leistungsumfang: Bietet der Partner neben der reinen Zerspanung auch Montage, Oberflächenbehandlung und Qualitätskontrolle an? Ein vollständiges Leistungsangebot aus einer Hand spart Ihnen Koordinationsaufwand.
• Branchenerfahrung: Kennt der Lohnfertiger die Anforderungen Ihrer Branche, etwa im Werkzeug-, Maschinen- und Anlagenbau?
• Kommunikation und Reaktionszeit: Reagiert der Anbieter schnell auf Anfragen, und kommuniziert er proaktiv bei Rückfragen zur Zeichnung oder zu Toleranzen?

Ein guter Lohnfertiger denkt mit. Er weist Sie auf fertigungstechnische Optimierungen hin, bevor das Teil in die Produktion geht – und nicht erst, wenn ein Problem auftritt.

Wie die Mematek GmbH komplexe CNC-Bauteile für Sie umsetzt

Wenn Sie nach einem Fertigungspartner suchen, der komplexe Bauteile präzise, termingerecht und aus einer Hand liefert, sind Sie bei Mematek richtig. Wir fertigen Einzel- und Serienteile mit modernster CNC-Technologie und begleiten Ihren Auftrag von der Anfrage bis zur Auslieferung.

Das bieten wir Ihnen konkret:

• Neun CNC-Bearbeitungszentren mit bis zu fünf Achsen für die präzise Bearbeitung komplexer Geometrien
• 5-Achs-Simultanbearbeitung für Bauteile mit Freiformflächen, Hinterschneidungen und engen Toleranzen
• Robotergestützte Serienfertigung für skalierbare Stückzahlen bis zu 10.000 Teilen
• Vollständige Baugruppenmontage inklusive SPS-Programmierung für funktional einsatzbereite Lieferungen
• Oberflächenveredelung durch Eloxieren, Brünieren und KTL-Beschichtungen direkt im Prozess
• Zertifizierte Qualitätssicherung nach DIN EN ISO 9001:2015 in jedem Fertigungsschritt
• Eigene Fahrzeugflotte für eine direkte und zuverlässige Auslieferung

Ob Einzelteil, Kleinserie oder Serienfertigung: Wir finden gemeinsam mit Ihnen die wirtschaftlich sinnvollste Lösung für Ihren Bedarf. Nehmen Sie jetzt Kontakt auf und schildern Sie uns Ihr Projekt. Wir melden uns schnell mit einer konkreten Einschätzung.
