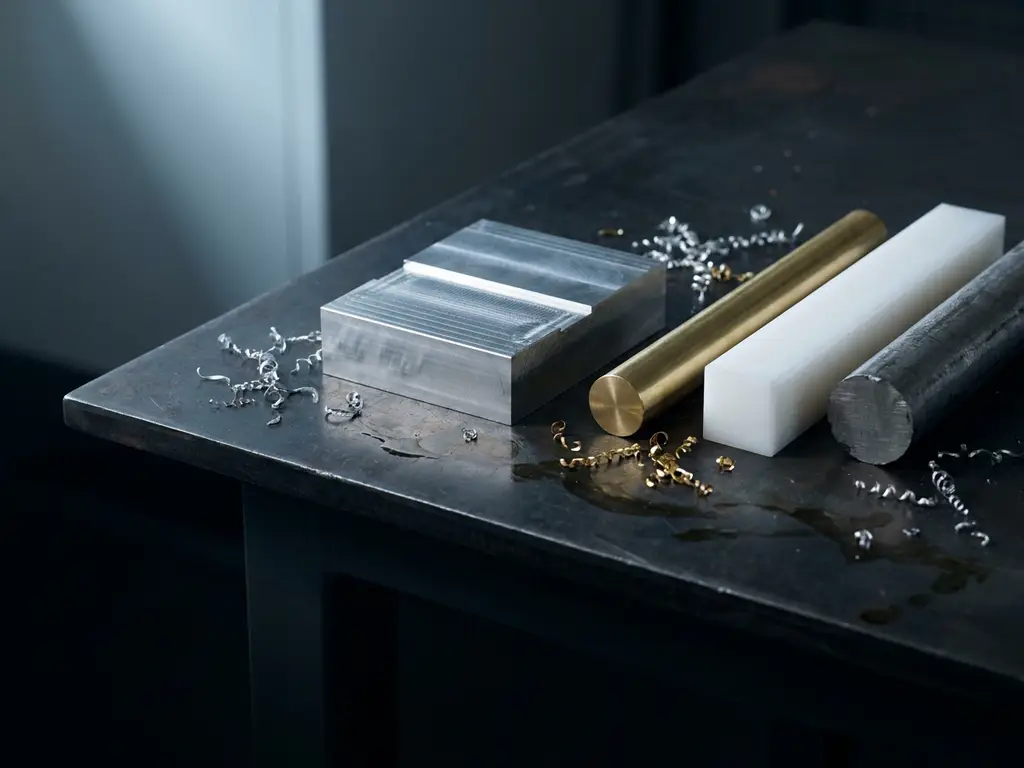

Für den Prototypenbau mit CNC eignen sich vor allem Aluminium, Stahl, Messing und Kunststoffe wie POM oder PA. Die Wahl des richtigen Werkstoffs hängt dabei vom Verwendungszweck des Prototyps, den geforderten mechanischen Eigenschaften und dem geplanten Serienfertigungsmaterial ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Materialwahl, Bearbeitungskomplexität und Oberflächenbehandlung im CNC-Prototypenbau.
Welche Materialien eignen sich grundsätzlich für den CNC-Prototypenbau?
Grundsätzlich lassen sich für den CNC-Prototypenbau metallische Werkstoffe wie Aluminium, Stahl, Edelstahl, Messing und Titan sowie technische Kunststoffe wie POM, PA, PEEK oder ABS einsetzen. Die Auswahl richtet sich nach den mechanischen Anforderungen, der Bearbeitbarkeit und dem Zweck des Prototyps. Nicht jedes Material, das in der Serie funktioniert, ist auch für den Prototypen die erste Wahl.
Aluminium ist im CNC-Prototypenbau besonders verbreitet, weil es sich schnell zerspanen lässt, ein gutes Verhältnis von Gewicht zu Festigkeit bietet und kostengünstig verfügbar ist. Stahl und Edelstahl kommen zum Einsatz, wenn der Prototyp unter realen Betriebsbedingungen getestet werden soll und hohe Festigkeit oder Korrosionsbeständigkeit gefragt ist. Kunststoffe eignen sich vor allem für funktionale Demonstratoren, bei denen keine hohen mechanischen Belastungen auftreten, aber schnelle Ergebnisse benötigt werden.
Entscheidend für die Materialauswahl ist die Frage, welche Funktion der Prototyp erfüllen soll. Ein Sichtmuster stellt andere Anforderungen als ein Funktionsprototyp, der unter Belastung getestet wird. Je klarer diese Anforderungen definiert sind, desto gezielter lässt sich der geeignete Werkstoff auswählen.
Welche Metalle werden am häufigsten für CNC-Prototypen verwendet?
Die am häufigsten verwendeten Metalle im CNC-Prototypenbau sind Aluminium (insbesondere die Legierungen AlMgSi und AlZnMg), Baustahl, Edelstahl sowie Messing. Aluminium dominiert dabei deutlich, weil es hervorragende Zerspanungseigenschaften besitzt, leicht ist und sich gut für Folgeprozesse wie Eloxieren eignet.
Aluminium und seine Legierungen
Aluminiumlegierungen wie EN AW-6082 oder EN AW-7075 zählen zu den meistgenutzten Werkstoffen für CNC-Prototypen. Sie lassen sich schnell und präzise bearbeiten, sind dimensionsstabil und bieten eine gute Grundlage für verschiedene Oberflächenbehandlungen. Besonders bei Prototypen, die optisch oder geometrisch der späteren Serie entsprechen sollen, ist Aluminium eine solide Wahl.
Stahl und Edelstahl
Stahl kommt dann zum Einsatz, wenn der Prototyp mechanisch stark belastet wird oder wenn das Serienteil aus Stahl gefertigt wird und das Verhalten unter realen Bedingungen geprüft werden soll. Edelstahl bietet zusätzlich Korrosionsbeständigkeit und wird häufig in der Medizintechnik, im Lebensmittelbereich oder in aggressiven Umgebungen eingesetzt. Die Bearbeitungszeit ist im Vergleich zu Aluminium höher, was sich auf die Kosten auswirkt.
Wie beeinflusst die Materialwahl die Komplexität der CNC-Bearbeitung?
Die Materialwahl beeinflusst die Komplexität der CNC-Bearbeitung direkt über Faktoren wie Zerspanbarkeit, Werkzeugverschleiß, Schnittgeschwindigkeit und die erforderliche Kühlmittelversorgung. Weiche Materialien wie Aluminium oder POM lassen sich schnell und mit geringem Werkzeugverschleiß bearbeiten, während harte Werkstoffe wie Titan oder gehärteter Stahl deutlich mehr Aufwand erfordern.
Besonders bei komplexen Geometrien, engen Toleranzen oder Hinterschneidungen spielt das Material eine wichtige Rolle. Spröde Werkstoffe neigen zu Ausbrüchen an Kanten, während zähe Materialien zum Aufbauen an der Schneide neigen. Beides erfordert angepasste Bearbeitungsstrategien, speziell ausgelegte Werkzeuge und gegebenenfalls mehr Bearbeitungsschritte.
Für Prototypen mit sehr komplexen Geometrien ist es daher sinnvoll, zunächst mit einem gut zerspanbaren Material zu arbeiten, um die Geometrie zu validieren, bevor das Serienfertigungsmaterial eingesetzt wird. Das spart Zeit und Kosten in der frühen Entwicklungsphase.
Welche Oberflächenbehandlungen sind nach der CNC-Bearbeitung möglich?
Nach der CNC-Bearbeitung stehen zahlreiche Oberflächenbehandlungen zur Verfügung, darunter Eloxieren, Brünieren, KTL-Beschichtung, Galvanisieren, Pulverbeschichten und mechanische Verfahren wie Strahlen oder Polieren. Die Wahl des Verfahrens hängt vom Grundmaterial, den Anforderungen an Korrosionsschutz, Optik und Verschleißfestigkeit ab.
Aluminium lässt sich besonders gut eloxieren, was die Oberfläche härtet, korrosionsbeständig macht und gleichzeitig einfärbt. Stahl wird häufig brüniert oder KTL-beschichtet, um Korrosionsschutz zu gewährleisten. Die KTL-Beschichtung (kathodische Tauchlackierung) eignet sich vor allem für komplexe Bauteile mit Hohlräumen, da sie auch schwer zugängliche Bereiche gleichmäßig beschichtet.
Für Prototypen ist es wichtig zu beachten, dass einige Oberflächenbehandlungen das Maß des Bauteils beeinflussen. Eloxierte Schichten etwa tragen auf, was bei engen Passungen berücksichtigt werden muss. Wer Prototypen unter realistischen Bedingungen testen möchte, sollte daher dieselbe Oberflächenbehandlung wählen, die auch in der Serie vorgesehen ist.
Wann sollte man für Prototypen denselben Werkstoff wie für die Serie wählen?
Den Serienwerkstoff für den Prototypen sollte man immer dann wählen, wenn das Bauteil unter realen Betriebsbedingungen getestet werden soll, Festigkeits- oder Verschleißprüfungen geplant sind oder das Verhalten des Materials im Fertigungsprozess selbst validiert werden muss. Abweichungen vom Serienmaterial liefern in diesen Fällen keine aussagekräftigen Ergebnisse.
Für reine Geometrie- oder Passungsprüfungen ist ein Ersatzmaterial mit ähnlicher Bearbeitbarkeit dagegen oft ausreichend und kostengünstiger. Aluminium wird beispielsweise häufig als Ersatz für Stahl eingesetzt, wenn es nur darum geht, zu prüfen, ob Bohrungsabstände, Passformen oder Montagepunkte stimmen.
In der Praxis empfiehlt sich folgendes Vorgehen: In frühen Entwicklungsphasen kann ein günstigeres Ersatzmaterial sinnvoll sein. Spätestens beim Vorserienprototypen sollte jedoch der tatsächliche Serienwerkstoff zum Einsatz kommen, um Überraschungen beim Übergang zur Serienproduktion zu vermeiden.
Welche Fehler sollte man bei der Materialauswahl für CNC-Prototypen vermeiden?
Die häufigsten Fehler bei der Materialauswahl für CNC-Prototypen sind die Wahl eines zu teuren oder schwer zerspanbaren Werkstoffs in frühen Testphasen, das Ignorieren von Maßänderungen durch Wärmebehandlung oder Oberflächenbeschichtung sowie die fehlende Abstimmung mit dem Fertigungspartner über Materialeigenschaften und Bearbeitbarkeit.
Ein weiterer häufiger Fehler ist es, ein Material zu wählen, das zwar günstig und schnell verfügbar ist, aber die mechanischen Eigenschaften des Serienteils nicht annähernd abbildet. Wenn der Prototyp unter Belastung getestet werden soll, liefert ein solches Material keine verwertbaren Ergebnisse und führt zu Fehlentscheidungen in der Konstruktion.
Darüber hinaus unterschätzen viele Konstrukteure den Einfluss von Wärmebehandlungen auf Maßhaltigkeit und Verzug. Wer plant, den Prototypen nach der CNC-Bearbeitung zu härten oder zu vergüten, muss diesen Schritt bereits bei der Konstruktion und der Materialauswahl einplanen. Enge Toleranzen lassen sich nach einer Wärmebehandlung oft nur durch Nachbearbeitung einhalten.
Schließlich sollte die Materialauswahl immer in Abstimmung mit dem Fertigungspartner erfolgen. Dieser kann auf Basis seiner Erfahrung einschätzen, welche Werkstoffe sich für die geplante Geometrie und die erforderlichen Toleranzen am besten eignen und wo mögliche Probleme in der Bearbeitung entstehen könnten.
Wie Mematek beim Prototypenbau mit CNC unterstützt
Wir begleiten Sie von der ersten Anfrage bis zur fertig bearbeiteten Komponente. Als erfahrener Fertigungspartner für Einzelteil- und Kleinserienfertigung unterstützen wir Sie dabei, den richtigen Werkstoff für Ihren Prototypen zu wählen und die Bearbeitung effizient umzusetzen.
Was wir konkret für Ihren Prototypenbau leisten:
- CNC-Bearbeitung auf modernen Bearbeitungszentren mit bis zu 5 Achsen für komplexe Geometrien und enge Toleranzen
- 5-Achs-Simultanbearbeitung für anspruchsvolle Prototypengeometrien in einem Aufspann
- Verarbeitung verschiedener Werkstoffe inklusive Aluminium, Stahl, Edelstahl und Sonderwerkstoffe
- Oberflächenbehandlungen wie Eloxieren, Brünieren und KTL-Beschichtung direkt im Leistungsumfang
- Wärmebehandlungen als Teil des ganzheitlichen Fertigungsprozesses
- Qualitätskontrolle nach DIN EN ISO 9001:2015 in jedem Fertigungsschritt
Wenn Sie einen Prototypen planen und noch unsicher sind, welches Material und welche Bearbeitungsstrategie am besten zu Ihrer Anwendung passt, sprechen Sie uns gerne an. Kontakt aufnehmen und wir schauen gemeinsam, was für Ihr Projekt sinnvoll ist.
