Welche Bauteile eignen sich für die 3+2-Achs-Fräsbearbeitung?

Für die 3+2-Achs-Fräsbearbeitung eignen sich vor allem Bauteile mit mehreren Bearbeitungsflächen, schrägen Bohrungen, Hinterschneidungen und komplexen Konturen, die in einer einzigen Aufspannung von verschiedenen Seiten zugänglich sein müssen. Das Verfahren kombiniert die Positionierflexibilität der 5-Achs-Kinematik mit der Stabilität einer festen Werkzeugausrichtung und ist damit für ein breites Spektrum an Präzisionsbauteilen in der Lohnfertigung geeignet. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Geometrien, Werkstoffe, Qualität und Einsatzbereiche dieser Bearbeitungsstrategie.

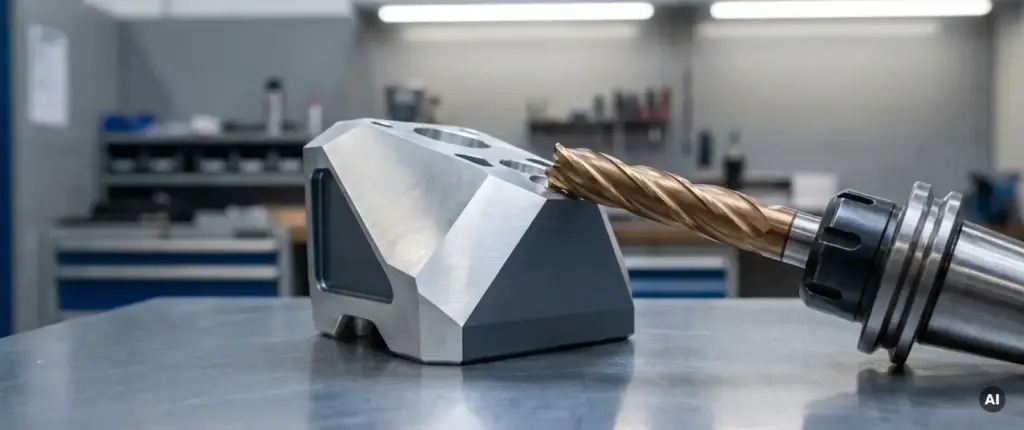

Welche Geometrien profitieren am meisten von der 3+2-Achsbearbeitung?

Am stärksten profitieren Bauteile mit mehreren Bearbeitungsebenen, geneigten Flächen, schrägen Bohrungen und tiefen Kavitäten von der 3+2-Achsbearbeitung. Das Werkzeug wird dabei in einer festen, raumschrägen Position arretiert und bearbeitet die jeweilige Fläche mit klassischer 3-Achs-Kinematik. Das reduziert Umspannvorgänge erheblich und verbessert die Positionsgenauigkeit zwischen den einzelnen Bearbeitungsebenen.

Konkret eignen sich folgende Geometrien besonders gut für dieses Verfahren:

• Mehrseitig zu bearbeitende Prismenteile, bei denen Bohrungen, Gewinde oder Fräskonturen auf verschiedenen Flächen liegen
• Schräge Bohrungen und Gewindebohrungen, die unter einem definierten Winkel in das Bauteil eingebracht werden müssen
• Tiefe Taschen und Kavitäten, bei denen ein kürzeres, steiferes Werkzeug durch Kippen der Achsen optimal positioniert werden kann
• Freiformflächen mit definierten Anstellwinkeln, die eine gleichmäßige Schnittbedingung über die gesamte Fläche erfordern
• Gehäuse und Flanschteile mit Bohrungsmustern auf mehreren Seiten

Entscheidend ist, dass die Geometrie keine kontinuierlich geschwungenen Übergänge erfordert, bei denen alle fünf Achsen gleichzeitig interpolieren müssen. Sobald eine Fläche in einer festen Winkelposition vollständig bearbeitbar ist, spielt die 3+2-Strategie ihre Stärken voll aus.

Was ist der Unterschied zwischen 3+2- und simultaner 5-Achs-Fräsbearbeitung?

Der wesentliche Unterschied liegt in der Bewegung der Rotationsachsen während der Bearbeitung. Bei der 3+2-Achsbearbeitung werden die beiden Rotationsachsen vor dem Bearbeitungsschritt auf einen festen Winkel positioniert und dann arretiert. Die eigentliche Zerspanung erfolgt anschließend mit drei linearen Achsen. Bei der simultanen 5-Achs-Bearbeitung bewegen sich alle fünf Achsen gleichzeitig und kontinuierlich während des Fräsvorgangs.

Steifigkeit und Prozesssicherheit

Die 3+2-Strategie bietet in der Regel eine höhere Prozesssicherheit, weil das Werkzeug in einer starren Position gehalten wird. Das reduziert Schwingungen und ermöglicht höhere Schnittparameter. Besonders bei langen Werkzeugen oder tiefen Bearbeitungen ist diese Stabilität ein klarer Vorteil gegenüber der simultanen Bearbeitung.

Programmieraufwand und Maschinenkosten

Die Programmierung einer 3+2-Bearbeitung ist deutlich weniger komplex als die Simultanprogrammierung. CAM-Systeme erzeugen die Werkzeugwege für einzelne Winkellagen einfacher und zuverlässiger. Das senkt den Vorbereitungsaufwand und macht das Verfahren auch für kleinere Losgrößen wirtschaftlich attraktiv. Simultane 5-Achs-Bearbeitung erfordert dagegen aufwendigere Kollisionsprüfungen und höhere Anforderungen an die Maschinensteuerung.

Welche Werkstoffe lassen sich mit der 3+2-Achsbearbeitung verarbeiten?

Die 3+2-Achsbearbeitung ist werkstoffunabhängig und lässt sich für nahezu alle in der CNC-Fertigung gängigen Materialien einsetzen. Die Wahl des Verfahrens hängt von der Bauteilgeometrie und den Bearbeitungsanforderungen ab, nicht vom Werkstoff selbst. Verarbeitet werden können Stähle, Edelstähle, Aluminium, Titan, Kupferlegierungen, Kunststoffe und Verbundwerkstoffe.

Für die Praxis relevant sind folgende Werkstoffgruppen:

• Baustähle und Vergütungsstähle: Standardanwendung für Maschinenbauteile, Vorrichtungen und Werkzeugkomponenten
• Edelstähle und rostfreie Stähle: Für Anwendungen mit erhöhten Korrosionsanforderungen, etwa im Anlagenbau
• Aluminiumlegierungen: Leichtbauteile mit hoher Zerspanrate, bei denen die 3+2-Strategie kurze Werkzeuge und hohe Vorschübe ermöglicht
• Titan und Nickelbasislegierungen: Schwer zerspanbare Werkstoffe, bei denen die erhöhte Steifigkeit der 3+2-Bearbeitung besonders vorteilhaft ist
• Kunststoffe und Verbundwerkstoffe: Für funktionale Prototypen oder Sonderbauteile

Bei der Bearbeitung schwer zerspanbarer Werkstoffe wie Titan oder hochlegierter Stähle ist die Steifigkeit der arretierten Winkelposition ein wichtiger Faktor für Werkzeugstandzeit und Oberflächenqualität.

Wann ist die 3+2-Achsbearbeitung der Simultanbearbeitung vorzuziehen?

Die 3+2-Achsbearbeitung ist der simultanen 5-Achs-Bearbeitung vorzuziehen, wenn Bauteile aus mehreren definierten Winkellagen bearbeitet werden können, keine kontinuierlich geschwungenen Freiformflächen vorliegen und Prozesssicherheit sowie Wirtschaftlichkeit im Vordergrund stehen. Für die Mehrzahl der Präzisionsbauteile im Maschinen- und Anlagenbau ist die 3+2-Strategie die effizientere Wahl.

Folgende Situationen sprechen konkret für die 3+2-Strategie:

• Prismatische Bauteile mit mehreren Bearbeitungsseiten, bei denen jede Seite in einer festen Winkellage vollständig bearbeitet werden kann
• Hohe Anforderungen an die Maßhaltigkeit, weil die arretierten Achsen keine Positionierunsicherheiten durch kontinuierliche Bewegung einbringen
• Kleine und mittlere Losgrößen, bei denen der geringere Programmieraufwand die Rüstzeit und damit die Stückkosten senkt
• Tiefe Bohrungen und Gewindebearbeitungen unter Winkel, bei denen ein kurzes, steifes Werkzeug durch Achskippen optimal positioniert wird
• Maschinen ohne vollständige Simultanfähigkeit, die aber über schwenkbare Tische oder Köpfe verfügen

Simultane 5-Achs-Bearbeitung ist dagegen dann sinnvoll, wenn Freiformflächen mit kontinuierlich wechselnden Normalenvektoren gefräst werden müssen, etwa bei Turbinenblättern, Impellern oder komplexen Formwerkzeugen.

Wie wirkt sich die 3+2-Achsbearbeitung auf Maßhaltigkeit und Oberflächenqualität aus?

Die 3+2-Achsbearbeitung wirkt sich positiv auf Maßhaltigkeit und Oberflächenqualität aus, weil die arretierten Rotationsachsen eine höhere Systemsteifigkeit erzeugen als bei simultaner Bewegung. Kürzere Werkzeuge, geringere Auskraglängen und reduzierte Schwingungsneigung führen zu besseren Oberflächen und engeren Toleranzen.

Konkret ergeben sich folgende Qualitätsvorteile:

• Geringere Werkzeugauslenkung: Durch die optimale Werkzeugausrichtung zur Bearbeitungsfläche kann ein kürzeres Werkzeug eingesetzt werden, was Durchbiegung und Rattern reduziert
• Reproduzierbare Winkellagen: Moderne CNC-Steuerungen positionieren die Rotationsachsen mit hoher Wiederholgenauigkeit, was die Lagetoleranz zwischen verschiedenen Bearbeitungsseiten verbessert
• Gleichmäßigere Schnittbedingungen: Ein konstanter Anstellwinkel über eine Fläche erzeugt gleichmäßigere Rauheitswerte als wechselnde Werkzeugneigungen bei der Simultanbearbeitung
• Weniger Umspannfehler: Da mehrere Seiten in einer Aufspannung bearbeitet werden, entfallen Referenzierungsfehler durch Umspannen

Für Bauteile mit engen Lage- und Formtoleranzen, etwa Passbohrungen auf verschiedenen Flächen oder präzise Winkelflächen, ist die 3+2-Strategie daher oft die zuverlässigere Wahl gegenüber mehrfachem Umspannen auf konventionellen 3-Achs-Maschinen.

Für welche Branchen und Anwendungen ist die 3+2-Achsbearbeitung besonders relevant?

Die 3+2-Achsbearbeitung ist besonders relevant für den Werkzeug- und Formenbau, den Maschinen- und Anlagenbau, die Automatisierungstechnik sowie den Sondermaschinenbau. Überall dort, wo komplexe Prismenteile, Vorrichtungen, Gehäuse und Funktionsbauteile mit mehreren Bearbeitungsseiten gefragt sind, bietet das Verfahren einen klaren Vorteil gegenüber konventionellem 3-Achs-Fräsen.

Typische Anwendungsbereiche und Branchen im Überblick:

• Werkzeug- und Formenbau: Elektroden, Formeinsätze, Spannmittel und Vorrichtungen mit schrägen Flächen und Hinterschneidungen
• Maschinen- und Anlagenbau: Gehäuse, Flansche, Lagerböcke und Adapterplatten mit Bohrungsmustern auf mehreren Seiten
• Automatisierungstechnik: Greiferkomponenten, Halterungen und Sonderbauteile für Roboterzellen und Handhabungssysteme
• Sondermaschinenbau: Einzelteile und Kleinserien für maßgeschneiderte Anlagen, bei denen jedes Bauteil individuelle Geometrieanforderungen mitbringt
• Medizintechnik und Messtechnik: Präzisionsteile mit engen Toleranzen, bei denen Umspannfehler nicht akzeptabel sind
• Federindustrie und Rohrbiegetechnik: Werkzeuge und Führungsteile mit komplexen Winkelgeometrien

Gemeinsam ist diesen Branchen, dass die Bauteile zu komplex für reines 3-Achs-Fräsen sind, aber keine kontinuierlichen Freiformflächen aufweisen, die zwingend simultane 5-Achs-Bearbeitung erfordern. Die 3+2-Strategie schließt genau diese Lücke wirtschaftlich und prozesssicher.

Präzise 3+2-Achsbearbeitung mit Mematek

Wir fertigen Bauteile, bei denen Geometrie, Toleranz und Werkstoff exakt aufeinander abgestimmt sein müssen. Unsere neun CNC-Bearbeitungszentren mit bis zu 5 Achsen ermöglichen sowohl die 3+2-Achsbearbeitung als auch die simultane 5-Achs-Bearbeitung, sodass wir für jedes Bauteil die wirtschaftlich und qualitativ optimale Strategie wählen können.

Was wir Ihnen konkret bieten:

• Flexible Bearbeitungsstrategien: Wir wählen zwischen 3+2- und simultaner 5-Achs-Bearbeitung je nach Bauteilgeometrie und Toleranzanforderung
• Einzelteil- und Kleinserienfertigung: Unsere Einzelteil- und Kleinserienfertigung deckt auch komplexe Geometrien mit mehreren Bearbeitungsseiten ab
• Breites Werkstoffspektrum: Stähle, Edelstähle, Aluminium, Titan und weitere Materialien inklusive Wärmebehandlung und Oberflächenveredelung
• Zertifizierte Qualitätssicherung: Jedes Bauteil durchläuft strenge Qualitätskontrollen nach DIN EN ISO 9001:2015
• Lieferung aus einer Hand: Von der Anfrage über die Fertigung bis zur Auslieferung mit eigenem Fuhrpark

Wenn Sie wissen möchten, welche Bearbeitungsstrategie für Ihr Bauteil am besten geeignet ist, sprechen Sie uns gerne an. Kontakt aufnehmen, und wir besprechen Ihre Anforderungen direkt mit Ihnen.
