Ob ein Prototyp auf Anhieb passt, hängt direkt davon ab, wie vollständig und eindeutig die technische Zeichnung ist. Fehlende Toleranzangaben, unklare Oberflächenangaben oder unvollständige Materialspezifikationen sind die häufigsten Ursachen für Nacharbeit und Verzögerungen. Die folgenden Abschnitte zeigen Ihnen, welche Angaben auf der Zeichnung wirklich zählen und wo typische Fehler entstehen.

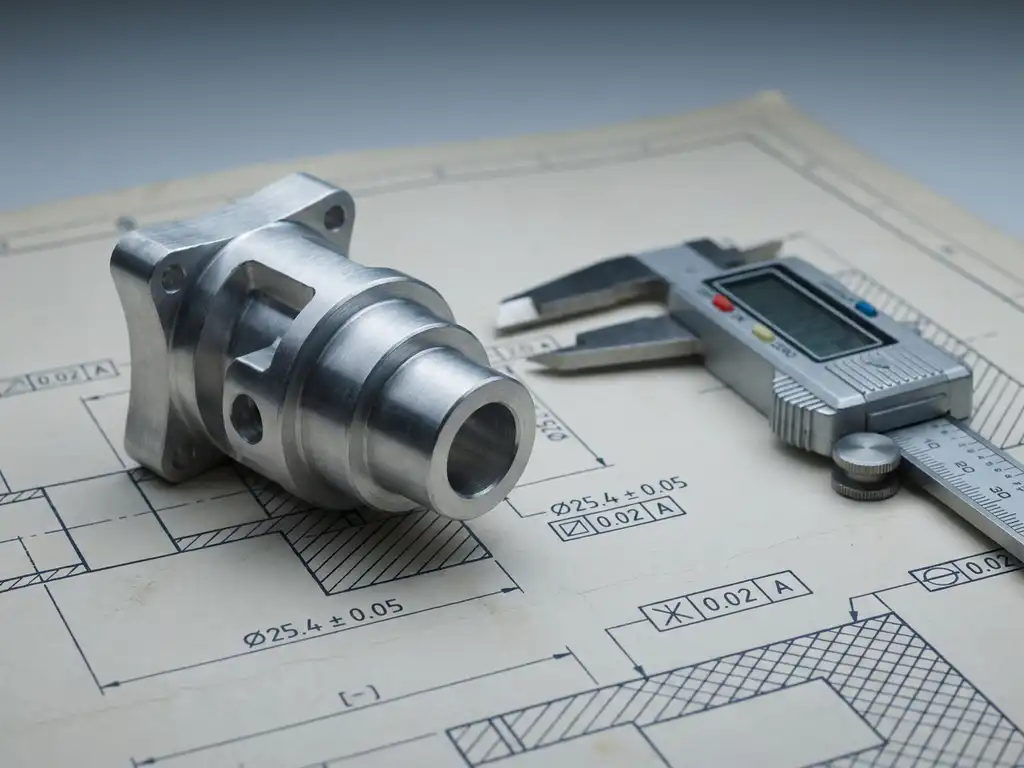

Welche Toleranzangaben sind für eine passgenaue Fertigung unverzichtbar?
Für eine passgenaue Fertigung braucht die Zeichnung Maßtoleranzen für alle funktionsrelevanten Flächen und Bohrungen, Form- und Lagetoleranzen nach ISO 1101 sowie eine klar definierte Allgemeintoleranzklasse nach ISO 2768. Ohne diese Angaben interpretiert jeder Lohnfertiger die Zeichnung anders, was zu Teilen führt, die zwar gefertigt, aber nicht montierbar sind.
Besonders wichtig sind Passungsangaben bei Wellen-Nabe-Verbindungen, Lageraufnahmen und Führungsflächen. Hier reicht die Allgemeintoleranz nicht aus. Geben Sie stattdessen ISO-Passungen wie H7/h6 direkt am Maß an. Das gibt dem Zerspaner eine eindeutige Zielgröße und reduziert Rückfragen erheblich.
Form- und Lagetoleranzen wie Geradheit, Rechtwinkligkeit oder Koaxialität werden oft vergessen, obwohl sie bei Baugruppen über Funktion oder Ausschuss entscheiden. Tragen Sie diese Angaben mit dem genormten Toleranzrahmen nach ISO 1101 ein, nicht als Freitext. Das vermeidet Missverständnisse und ermöglicht eine eindeutige Prüfung nach der Fertigung.
Wie wirkt sich die Oberflächenangabe auf die Maßhaltigkeit aus?
Oberflächenangaben beeinflussen die Maßhaltigkeit direkt, weil jede Oberflächenbehandlung das Bauteil verändert. Eloxieren, KTL-Beschichtungen oder Brünieren tragen Schichtdicken auf, die bei engen Toleranzen das Endmaß verschieben. Wer die Oberfläche erst nach der Fertigung festlegt, riskiert, dass das fertige Teil nicht mehr in die Toleranz passt.
Die Rauheitsangabe nach DIN EN ISO 1302 gibt dem Fräser vor, welche Werkzeuge und Schnittparameter er wählen muss. Ein Ra-Wert von 0,8 µm erfordert andere Bearbeitungsschritte als Ra 3,2 µm. Fehlt diese Angabe, wählt der Fertiger einen Standardwert, der für Ihre Anwendung möglicherweise nicht ausreicht.
Tragen Sie Oberflächenangaben flächenspezifisch ein, nicht pauschal für das gesamte Teil. Dichtflächen, Gleitflächen und Sichtflächen haben unterschiedliche Anforderungen. Wer das in der Zeichnung differenziert, spart Nacharbeit und vermeidet, dass Flächen unnötig aufwendig bearbeitet werden.
Welche Materialangaben muss die Zeichnung für die Lohnfertigung enthalten?
Die Zeichnung muss die Werkstoffbezeichnung nach DIN- oder EN-Norm enthalten, zum Beispiel 1.4301 für austenitischen Edelstahl oder EN AW-6082 für eine Aluminiumlegierung. Handelsbezeichnungen wie „V2A“ oder „Alu“ sind zu unspezifisch und führen zu Rückfragen oder falschen Materialeinkäufen.
Wenn eine Wärmebehandlung vorgesehen ist, gehört sie ebenfalls in die Zeichnung. Angaben wie „Einsatzhärten auf 58-62 HRC“ oder „Vergüten auf 900-1100 N/mm²“ müssen mit dem Bearbeitungsstand abgestimmt sein. Viele Teile werden im weichen Zustand gefräst und danach gehärtet, was Verzug erzeugt. Das muss in der Zeichnung berücksichtigt sein, zum Beispiel durch Schleifzugaben.
Für Teile mit Oberflächenbehandlung ist auch die Materialverträglichkeit relevant. Nicht jede Legierung lässt sich eloxieren oder KTL-beschichten. Wer das Material und die gewünschte Oberfläche gemeinsam in der Zeichnung angibt, ermöglicht dem Lohnfertiger eine vollständige Kalkulation und verhindert böse Überraschungen nach der Fertigung.
Was gehört ins Schriftfeld und warum ist es entscheidend?
Das Schriftfeld einer technischen Zeichnung muss Bauteilbezeichnung, Zeichnungsnummer, Revisionsstand, Maßstab, Projektionsart, Werkstoff, Allgemeintoleranz und den Namen des Erstellers enthalten. Diese Angaben sind keine Formalität, sondern die Grundlage für eine eindeutige Kommunikation zwischen Konstruktion und Fertigung.
Der Revisionsstand ist besonders wichtig. Wenn eine Zeichnung überarbeitet wird, aber die Revisionsnummer nicht aktualisiert wird, arbeitet der Lohnfertiger möglicherweise mit einer veralteten Version. Das führt zu Teilen, die nach einem überholten Stand gefertigt wurden, mit allen Konsequenzen für Passgenauigkeit und Funktion.
Die Allgemeintoleranz im Schriftfeld gilt für alle Maße, die keine eigene Toleranzangabe tragen. Fehlt sie, hat der Fertiger keinen Referenzwert und muss schätzen oder nachfragen. Geben Sie immer eine Toleranzklasse nach ISO 2768 an, zum Beispiel „ISO 2768-m“ für mittlere Genauigkeit. Das schafft Klarheit ohne zusätzlichen Aufwand.
Welche häufigen Zeichnungsfehler verzögern den ersten Prototyp?
Die häufigsten Zeichnungsfehler, die Prototypen verzögern, sind fehlende Toleranzangaben an Passbohrungen, widersprüchliche Maße zwischen Ansichten, unvollständige Schnittdarstellungen und fehlende Gewindespezifikationen. Jeder dieser Fehler erzeugt eine Rückfrage, und jede Rückfrage kostet Zeit.
Widersprüchliche Maße zwischen Ansichten
Wenn ein Maß in der Vorderansicht 50 mm beträgt, in der Seitenansicht aber 52 mm, muss der Fertiger nachfragen, bevor er beginnt. Solche Fehler entstehen oft bei manuellen Änderungen, wenn nicht alle Ansichten gleichzeitig aktualisiert werden. Prüfen Sie die Zeichnung immer auf Konsistenz zwischen allen Ansichten, bevor Sie sie freigeben.
Fehlende oder unklare Gewindespezifikationen
Gewinde ohne Angabe von Norm, Nennmaß und Toleranzklasse sind eine häufige Fehlerquelle. „M8“ allein reicht nicht, wenn die Toleranzklasse (6H, 6g) und die Gewindetiefe fehlen. Gerade bei Prototypen, die in Baugruppen eingebaut werden, führen falsch gefertigte Gewinde zu Montagefehlern, die erst spät entdeckt werden.
Wann sollte man vor der Fertigung eine Zeichnungsprüfung anfragen?
Eine Zeichnungsprüfung vor der Fertigung lohnt sich immer dann, wenn das Bauteil enge Toleranzen hat, mehrere Bearbeitungsschritte erfordert oder in eine Baugruppe eingebaut wird. Auch bei komplexen Geometrien, die eine 5-Achs-Bearbeitung erfordern, ist eine vorherige Prüfung sinnvoll, um Fertigungsrisiken frühzeitig zu erkennen.
Besonders bei Erstaufträgen oder neuen Bauteilen, die noch nicht gefertigt wurden, gibt eine Zeichnungsprüfung beiden Seiten Sicherheit. Der Lohnfertiger kann prüfen, ob alle Angaben für eine vollständige Kalkulation vorhanden sind, und Sie erhalten Rückmeldung, bevor Material bestellt und Maschinenzeit verplant wird.
Praktisch gesehen sollten Sie eine Zeichnungsprüfung anfragen, wenn Sie unsicher sind, ob alle Toleranzen korrekt definiert sind, wenn die Zeichnung von einer anderen Person erstellt wurde als derjenigen, die das Bauteil konstruiert hat, oder wenn es sich um ein Bauteil mit sicherheitsrelevanter Funktion handelt. Der Aufwand für eine Prüfung ist gering im Vergleich zu den Kosten eines falsch gefertigten Prototyps.
