Typische Toleranzen in der CNC-Präzisionsfertigung liegen je nach Verfahren und Material zwischen ±0,005 mm und ±0,1 mm. Mit modernen 5-Achs-Bearbeitungszentren sind in vielen Anwendungen Genauigkeiten im Bereich von ±0,01 mm oder besser erreichbar. Welche Toleranz tatsächlich sinnvoll ist, hängt von der Bauteilfunktion, dem Werkstoff und dem eingesetzten Fertigungsverfahren ab. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Toleranzen in der Lohnfertigung.
Was sind Toleranzen in der CNC-Präzisionsfertigung?
Toleranzen in der CNC-Fertigung sind die zulässigen Abweichungen eines gefertigten Maßes vom Sollmaß. Sie legen fest, in welchem Bereich ein Bauteil liegen darf, damit es funktionsfähig und montierbar ist. Eine Toleranz von ±0,02 mm bedeutet zum Beispiel, dass das Fertigmaß maximal 0,02 mm größer oder kleiner als das Nennmaß sein darf.
In der CNC-Fräsung und CNC-Drehbearbeitung sind Toleranzen keine bloße Vorsichtsmaßnahme, sondern ein funktionales Konstruktionsmerkmal. Sie bestimmen, ob Passungen klemmen, gleiten oder spielbehaftet sind, ob Baugruppen korrekt zusammenpassen und ob Präzisionsteile unter Betriebsbelastung ihre Funktion erfüllen. Zu enge Toleranzen treiben die Fertigungskosten unnötig in die Höhe, zu weite Toleranzen gefährden die Funktion. Das richtige Maß zu finden, ist daher eine technische und wirtschaftliche Abwägung zugleich.
Grundsätzlich unterscheidet man zwischen Maßtoleranzen (z. B. für Längen und Durchmesser), Formtoleranzen (z. B. Geradheit, Ebenheit) und Lagetoleranzen (z. B. Parallelität, Rechtwinkligkeit, Koaxialität). In der modernen CNC-Auftragsfertigung werden alle drei Kategorien gezielt eingesetzt, um Bauteile funktionsgerecht zu definieren.
Welche Toleranzklassen und Normen gelten in der CNC-Fertigung?
In der CNC-Fertigung gelten vor allem die ISO-Toleranznormen, insbesondere ISO 286 für Maßtoleranzen und ISO 1101 für Form- und Lagetoleranzen. Die ISO 286 definiert Toleranzgrade von IT01 bis IT18, wobei niedrigere Werte engere Toleranzen bedeuten. In der Praxis bewegen sich Präzisionsteile häufig im Bereich IT5 bis IT8.
Für allgemeine Maße ohne spezifische Toleranzangabe im Zeichnungsfeld gilt in der Regel die Norm ISO 2768, die in zwei Genauigkeitsstufen unterteilt ist: fein (f) und mittel (m). Diese Allgemeintoleranzen decken Standardanforderungen in der CNC-Maschinenfertigung ab und entlasten die Zeichnung von unnötig vielen Einzelangaben.
Für Form- und Lagetoleranzen wird ISO 1101 angewendet, die mit standardisierten Symbolen in der technischen Zeichnung kommuniziert wird. Wer Präzisionsteile für den Maschinen- oder Anlagenbau fertigen lässt, sollte sicherstellen, dass die Zeichnungen nach diesen Normen bemaßt sind. Das erleichtert die Kommunikation mit dem Fertigungspartner erheblich und vermeidet Missverständnisse bei der Auftragsfertigung.
Welche Toleranzen sind mit 5-Achs-CNC-Bearbeitung erreichbar?
Mit moderner 5-Achs-Simultanbearbeitung sind Maßtoleranzen von ±0,005 mm bis ±0,02 mm erreichbar, abhängig von Werkzeug, Material und Bauteilgeometrie. Komplexe Geometrien, die früher mehrere Aufspannungen erforderten, lassen sich in einem Arbeitsgang fertigen, was Referenzfehler zwischen den Aufspannungen eliminiert und die Gesamtgenauigkeit erhöht.
Die 5-Achs-Bearbeitung bietet gegenüber der 3-Achs-Bearbeitung vor allem dann Vorteile, wenn Bauteile Hinterschnitte, Freiformflächen oder schräge Bohrungen aufweisen. Da das Werkzeug in fünf Achsen gleichzeitig bewegt werden kann, bleibt der Eingriffspunkt immer optimal, was den Werkzeugverschleiß reduziert und die Oberflächenqualität verbessert. Für Präzisionsteile im Werkzeug- und Sondermaschinenbau ist das ein relevanter Qualitätsvorteil.
Zu beachten ist, dass auch das Material eine Rolle spielt. Weiche Werkstoffe wie Aluminium lassen sich einfacher auf enge Toleranzen bringen als gehärtete Stähle oder schwer zerspanbare Materialien wie Titan. Eine realistische Toleranzvorgabe berücksichtigt immer auch die Werkstoffeigenschaften und die thermische Ausdehnung während der Bearbeitung.
Was beeinflusst die Einhaltung von Toleranzen bei der Lohnfertigung?
Die Toleranzeinhaltung in der Lohnfertigung hängt von mehreren Faktoren ab: der Maschinensteifigkeit und -genauigkeit, der Qualität der Spannmittel, dem Werkzeugzustand, der Temperaturstabilität in der Fertigungshalle und der Erfahrung des Bedienpersonals. Jeder dieser Faktoren kann die erreichbare Genauigkeit positiv oder negativ beeinflussen.
Maschinenparameter und Aufspannung
Ein modernes CNC-Bearbeitungszentrum mit hoher Spindelsteifigkeit und thermischer Kompensation bildet die Grundlage für enge Toleranzen. Ebenso wichtig ist die Aufspannung des Werkstücks: Unzureichend gespannte Teile schwingen während der Bearbeitung und erzeugen Maßabweichungen. Hochwertige Spannmittel, die speziell auf das Bauteil abgestimmt sind, sind daher kein Luxus, sondern eine Voraussetzung für reproduzierbare Ergebnisse in der CNC-Fräsung.
Material, Wärmebehandlung und Umgebungsbedingungen
Wärmebehandlungen wie Härten oder Anlassen verändern die Maße eines Bauteils und müssen bei der Toleranzplanung berücksichtigt werden. Teile, die nach der Bearbeitung gehärtet werden, erfahren einen Verzug, der in der Vorfertigung einkalkuliert werden muss. Auch die Raumtemperatur in der Werkshalle spielt eine Rolle: Temperaturschwankungen dehnen Werkstück und Maschine unterschiedlich aus, was bei sehr engen Toleranzen im Bereich unter ±0,01 mm messbare Auswirkungen hat.
Wie werden Toleranzen in der Qualitätskontrolle geprüft?

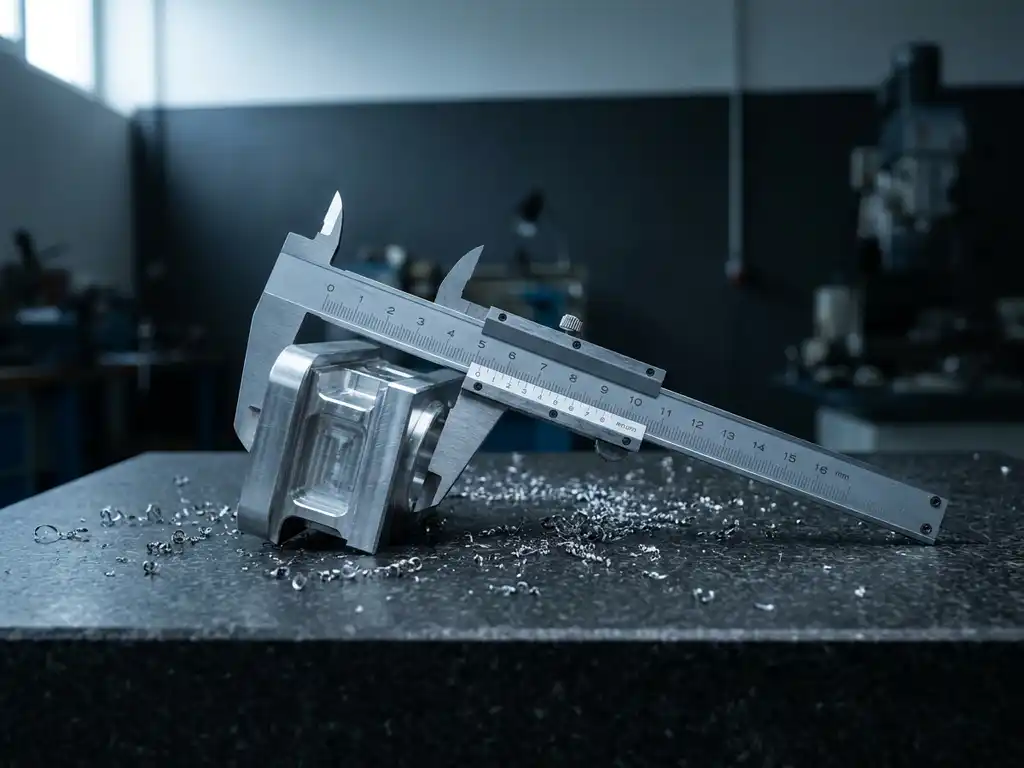

Toleranzen werden in der Qualitätskontrolle mit Messmitteln geprüft, die deutlich genauer sind als die geforderte Toleranz selbst. Gängige Verfahren sind Koordinatenmessmaschinen (KMM), Bügelmessschrauben, Rachenlehren, Lehrdorne und optische Messsysteme. Die Wahl des Messmittels richtet sich nach der Toleranzklasse und der Bauteilgeometrie.
Koordinatenmessmaschinen gelten als Referenzinstrument für komplexe Präzisionsteile. Sie tasten das Bauteil an definierten Punkten ab und vergleichen die gemessenen Koordinaten mit den Sollwerten aus der CAD-Konstruktion. So lassen sich Maß-, Form- und Lagetoleranzen in einem Messvorgang prüfen. Für die Serienfertigung werden häufig Stichprobenprüfungen nach statistischen Methoden eingesetzt, um den Fertigungsprozess kontinuierlich zu überwachen.
Ein nach DIN EN ISO 9001:2015 zertifizierter Fertigungspartner dokumentiert die Messergebnisse systematisch und stellt auf Anfrage Prüfprotokolle bereit. Das gibt Einkaufsverantwortlichen und Konstrukteuren die Sicherheit, dass jedes gelieferte Bauteil den vereinbarten Spezifikationen entspricht.
Wann sollte man enge Toleranzen mit dem Fertigungspartner abstimmen?
Enge Toleranzen sollten immer dann frühzeitig mit dem Fertigungspartner abgestimmt werden, wenn sie unterhalb der allgemeinen Toleranzklassen nach ISO 2768 liegen, wenn das Bauteil nach der Bearbeitung noch Wärme- oder Oberflächenbehandlungen durchläuft, oder wenn Passungen für bewegliche oder kraftübertragende Verbindungen erforderlich sind.
Je früher die Abstimmung stattfindet, desto besser. In der Konstruktionsphase können Fertigungspartner wertvolle Hinweise geben, welche Toleranzen mit dem vorhandenen Maschinenpark zuverlässig erreichbar sind und wo eine leichte Anpassung der Vorgaben die Fertigungskosten deutlich senkt, ohne die Funktion zu beeinträchtigen. Diese fertigungsgerechte Konstruktion, auch als Design for Manufacturing bezeichnet, spart Zeit und Kosten im gesamten Projektverlauf.
Besonders relevant ist die frühzeitige Abstimmung bei Baugruppen, bei denen mehrere Einzelteile zusammenpassen müssen. Toleranzketten, also die Addition der Einzeltoleranzen über mehrere Bauteile hinweg, können dazu führen, dass die Gesamtbaugruppe außerhalb der Spezifikation liegt, obwohl jedes Einzelteil für sich korrekt gefertigt wurde. Wer diesen Aspekt in der Konstruktion berücksichtigt, vermeidet aufwendige Nacharbeit in der Montage.
Wie Mematek bei CNC-Präzisionsfertigung und Toleranzeinhaltung unterstützt
Wir wissen, dass enge Toleranzen in der Lohnfertigung nur dann zuverlässig eingehalten werden, wenn Maschinenpark, Messtechnik und Fertigungs-Know-how zusammenspielen. Genau das bieten wir unseren Kunden aus dem Werkzeug-, Maschinen- und Anlagenbau.
Mit unserer Einzelteil- und Kleinserienfertigung bei Mematek decken wir das gesamte Spektrum von Prototypen bis zu Kleinserien ab, inklusive 5-Achs-Simultanbearbeitung für komplexe Geometrien und enge Toleranzvorgaben. Was uns dabei auszeichnet:
- Neun CNC-Bearbeitungszentren mit bis zu 5 Achsen für höchste Fertigungsgenauigkeit
- 5-Achs-Simultanbearbeitung für komplexe Bauteilgeometrien in einer Aufspannung
- Qualitätssicherung nach DIN EN ISO 9001:2015 mit dokumentierten Prüfprotokollen
- Verarbeitung unterschiedlicher Werkstoffe inklusive Wärmebehandlung und Oberflächenveredelung (z. B. Eloxieren, Brünieren, KTL-Beschichtung)
- Fertigungsgerechte Beratung bereits in der Konstruktionsphase, um Toleranzketten frühzeitig zu optimieren
Wenn Sie konkrete Anforderungen an Toleranzen, Werkstoffe oder Stückzahlen haben, sprechen Sie uns gerne an. Ein Beratungsgespräch hilft dabei, Ihre Zeichnungen fertigungsgerecht zu bewerten und das passende Fertigungskonzept für Ihr Projekt zu entwickeln.
