Schweißvorrichtungen halten Bauteile während des Schweißens in einer exakt definierten Lage und unterstützen so eine wiederholgenaue Positionierung und gleichbleibende Fertigungsqualität. Besonders bei wiederkehrenden Schweißaufgaben kommt es auf die genaue Positionierung und Fixierung der Bauteile an, denn jede Abweichung in der Lage wirkt sich direkt auf Maßhaltigkeit und Nahtqualität aus. In diesem Artikel beantworten wir die typischen Fragen aus der Praxis: Welche Anforderungen muss eine individuelle Vorrichtung erfüllen? Welche Informationen benötigt der Hersteller? Und wann lohnt sich eine externe Konstruktion und Fertigung?
Was sind Schweißvorrichtungen und wofür werden sie eingesetzt?
Eine Schweißvorrichtung ist eine mechanische Halteeinrichtung, die Werkstücke während des Schweißprozesses in einer exakt definierten Position fixiert. Sie stellt sicher, dass alle gefertigten Teile dieselbe Geometrie aufweisen, Verzug minimiert wird und Schweißnähte reproduzierbar an der richtigen Stelle entstehen.
In der Praxis kommen Schweißvorrichtungen überall dort zum Einsatz, wo mehrere Bauteile zu einer Baugruppe gefügt werden: im Maschinenbau, im Fahrzeugbau, im Anlagenbau und in der Automatisierungstechnik. Besonders bei wiederkehrenden Schweißaufgaben und Serienproduktionen, bei denen viele identische Teile gefertigt werden müssen, ist die Vorrichtung ein unverzichtbares Hilfsmittel, um Ausschuss zu reduzieren und die Taktzeit zu verkürzen. Der eigentliche Nutzen liegt in der reproduzierbaren Positionierung und Fixierung der Werkstücke.
Wir bei Mematek konstruieren und fertigen individuelle Schweißvorrichtungen und Schweißwerkzeuge. Besonders relevant sind dabei Vorrichtungen für das Widerstandsschweißen und das MAG-Schweißen, bei denen die Lage der Bauteile zueinander und die Zugänglichkeit der Schweißstelle über das Ergebnis entscheiden.
Ein typischer Anwendungsfall: Eine Baugruppe besteht aus einem Grundblech, mehreren Halterungen und einem Anschlussteil, die in jeweils festgelegten Abständen und Winkeln zueinander verschweißt werden müssen. Ohne Vorrichtung müssten diese Teile bei jeder Baugruppe einzeln eingemessen und von Hand gehalten oder geheftet werden. Mit einer passenden Vorrichtung werden alle Komponenten über Auflagepunkte und Anschläge in ihre Sollposition gebracht und gespannt. Das erleichtert die Positionierung mehrerer Komponenten erheblich und macht das Ergebnis über viele Wiederholungen hinweg vergleichbar.
Neben der Positionierung erfüllen Schweißvorrichtungen oft weitere Funktionen: Sie können den Wärmeeintrag gezielt steuern, den Zugang für den Schweißbrenner optimieren oder die Handhabung schwerer Bauteile erleichtern. Eine gut konstruierte Vorrichtung spart langfristig Zeit, Material und Nacharbeitsaufwand.
Aus welchen Komponenten besteht eine Schweißvorrichtung?

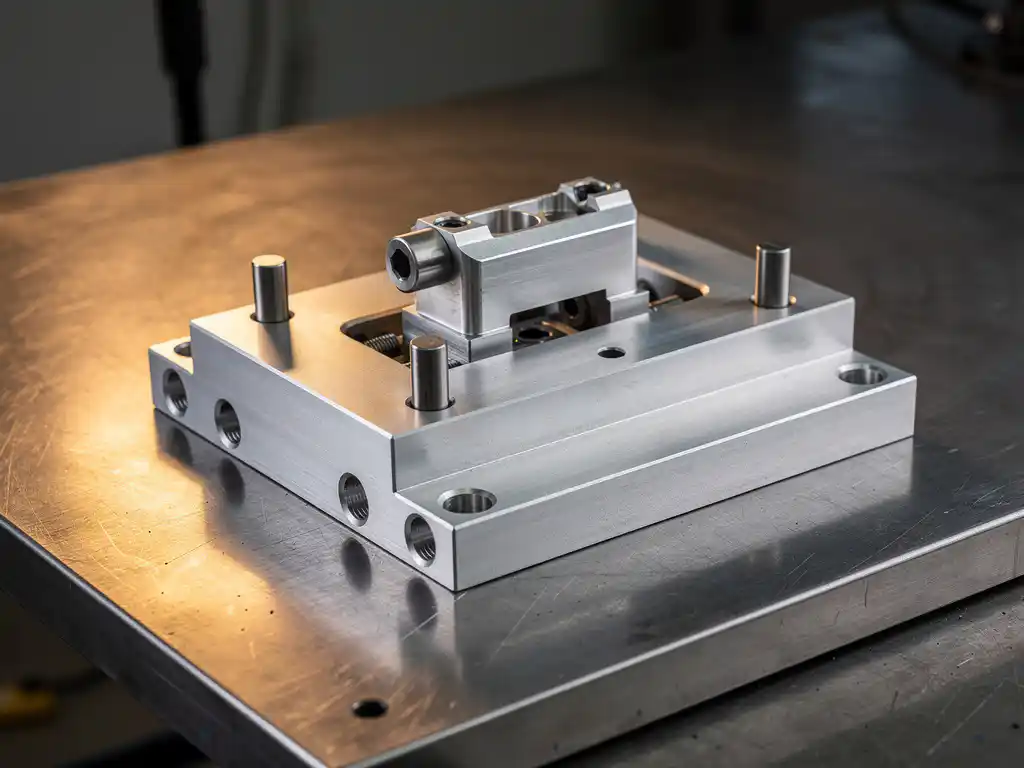

Eine Schweißvorrichtung besteht typischerweise aus einer Grundplatte oder einem Grundrahmen, Spann- und Klemmelementen, Anschlägen und Auflagepunkten sowie gegebenenfalls Drehmechanismen oder Kippvorrichtungen. Diese Komponenten arbeiten zusammen, um das Werkstück stabil und wiederholgenau zu positionieren.
Im Einzelnen lassen sich die Hauptbestandteile wie folgt beschreiben:
- Grundkörper: Bildet die stabile Basis der Vorrichtung und nimmt alle anderen Elemente auf. Meist aus Stahl oder Aluminium gefertigt.
- Auflagepunkte und Anschläge: Definieren die genaue Lage des Werkstücks in allen drei Raumrichtungen.
- Spannelemente: Halten das Werkstück sicher in Position, ohne es zu verformen. Die Spanntechnik kann mechanisch, pneumatisch oder hydraulisch ausgeführt sein. Welche Bauteile hier infrage kommen und wie sie gefertigt werden, zeigt unsere Spannmittelfertigung.
- Schutzeinrichtungen: Schützen empfindliche Bereiche der Vorrichtung vor Schweißspritzern und Wärmeeintrag.
- Drehtische oder Kippmechanismen: Ermöglichen den Zugang zu mehreren Schweißpositionen ohne Umspannen des Werkstücks.
Die konkrete Ausführung hängt stark von der Geometrie der zu schweißenden Bauteile und den Anforderungen an Taktzeit und Zugänglichkeit ab. Je komplexer die Baugruppe, desto aufwendiger ist in der Regel auch die Vorrichtung.
Wie wird eine Schweißvorrichtung gefertigt?
Die Fertigung einer Schweißvorrichtung beginnt mit der konstruktiven Auslegung auf Basis der Werkstückzeichnungen. Anschließend werden die einzelnen Komponenten durch CNC-Fräsen, Drehen und gegebenenfalls Schleifen hergestellt und zu einer funktionsfähigen Einheit montiert. Bei Mematek liegen Konstruktion, Fertigung und Montage individueller Schweißvorrichtungen in einer Hand.
Konstruktion und Planung
Mematek übernimmt die Konstruktion selbst und arbeitet dabei mit SolidWorks als CAD-Software. Am Anfang steht die Analyse der zu schweißenden Baugruppe: Welche Toleranzen sind gefordert? Wie viele Teile werden pro Zeiteinheit gefertigt? Welche Schweißpositionen müssen zugänglich sein? Welches Schweißverfahren kommt zum Einsatz? Auf Basis dieser Fragen entsteht ein CAD-Modell der Vorrichtung, das alle Funktionselemente berücksichtigt.
Bei der Auslegung müssen vor allem folgende Punkte beachtet werden: die Bauteilgeometrie, die Lage der Spannpunkte, die Zugänglichkeit der Schweißstellen und die Wiederholgenauigkeit der Positionierung. Spannelemente dürfen den Brenner oder die Elektroden nicht behindern, und die Auflagepunkte müssen das Bauteil auch bei Wärmeeintrag und Verzug zuverlässig in Position halten.
Zerspanung der Einzelteile
CNC-Fräsen ist die Kernkompetenz von Mematek. Dafür stehen neun CNC-Bearbeitungszentren zur Verfügung, davon sechs mit 5-Achs-Simultanbearbeitung. Ergänzend kommen Drehen, Schleifen, Schweißen und weitere interne Bearbeitungsschritte zum Einsatz.
Welche Verfahren für welches Bauteil gewählt werden, hängt von der Konstruktion ab. Grundplatten erfordern ebene, maßhaltige Flächen und exakt gesetzte Bohrbilder, Anschläge und Aufnahmen benötigen definierte Kontur- und Lagegenauigkeiten, und Spannkomponenten bringen je nach Bauform wieder andere Anforderungen mit. Je nach Geometrie können dafür Fräsen, Drehen oder Schleifen sinnvoll sein. Da jede Abweichung an Aufnahmen und Anschlägen direkt auf das Schweißergebnis durchschlägt, werden die erreichbaren Toleranzen projektbezogen anhand von Zeichnung, Werkstoff und Bauteilgröße abgestimmt.
Montage und Qualitätskontrolle
Nach der Zerspanung werden die einzelnen Komponenten zur fertigen Vorrichtung montiert und ausgerichtet. Mematek kann die gefertigten Komponenten selbst montieren. Für die Maßprüfung stehen eine taktile 3D-Messmaschine und optische Messtechnik zur Verfügung; welches Verfahren eingesetzt wird, richtet sich nach dem jeweiligen Prüfmerkmal. Ob darüber hinaus Funktionsprüfungen am Schweißprozess sinnvoll sind, hängt vom jeweiligen Projekt ab und wird auf Kundenseite mit dem eingesetzten Schweißprozess abgestimmt.
Welche Materialien eignen sich für den Bau von Schweißvorrichtungen?
Für Schweißvorrichtungen eignen sich vor allem Stahl und Aluminium. Die Materialwahl hängt von den mechanischen Belastungen, dem Gewicht der Vorrichtung und den geforderten Standzeiten ab.
Stahl ist die häufigste Wahl für Grundrahmen und tragende Strukturen, weil er gut verfügbar, gut bearbeitbar und ausreichend steif ist. Für Funktionsflächen wie Auflagepunkte und Anschläge werden häufig Stähle eingesetzt, die sich wärmebehandeln lassen, um dem Verschleiß standzuhalten. Aluminium kommt dann zum Einsatz, wenn das Gewicht der Vorrichtung eine Rolle spielt, beispielsweise bei manuell handhabbaren Einrichtungen oder bei Drehtischen, die häufig umgesetzt werden.
Wärme- und Oberflächenbehandlungen, etwa zur Erhöhung der Verschleißfestigkeit, organisiert Mematek bei Bedarf über Partner. Zusätzlich können Kupfereinlagen oder Keramikbeschichtungen an Stellen eingesetzt werden, die besonders stark Schweißspritzern ausgesetzt sind. Diese Schutzmaßnahmen verlängern die Lebensdauer der Vorrichtung erheblich und reduzieren den Reinigungsaufwand zwischen den Schweißzyklen.
Was kostet die Fertigung einer Schweißvorrichtung?
Die Kosten für eine Schweißvorrichtung hängen vor allem von der Komplexität der Konstruktion, den eingesetzten Materialien, der Spanntechnik und dem Fertigungsaufwand ab. Einfache Haltevorrichtungen sind in der Regel kostengünstiger als komplexe Vorrichtungen mit mehreren Spann- und Positionierelementen.
Die wichtigsten Kostentreiber sind:
- Komplexität der Geometrie: Je mehr Freiheitsgrade das Werkstück hat und je enger die Toleranzen, desto aufwendiger sind Konstruktion und Bearbeitung.
- Spanntechnik: Pneumatische oder hydraulische Spannsysteme sind teurer als mechanische Lösungen, bieten aber kürzere Rüstzeiten.
- Materialwahl: Hochwertige Stähle und Härtungsbehandlungen erhöhen die Kosten, verlängern aber auch die Lebensdauer.
- Stückzahl der zu fertigenden Baugruppen: Bei hohen Stückzahlen amortisiert sich eine aufwendigere Vorrichtung schneller.
Bei der Kostenbewertung sollten Sie immer die Gesamtrechnung im Blick behalten: Eine hochwertige Vorrichtung, die Ausschuss minimiert und Taktzeiten verkürzt, kann sich über die gesamte Produktionslaufzeit auszahlen. Wie hoch der Effekt im Einzelfall ausfällt, hängt vom jeweiligen Projekt ab.
Welche Angaben benötigt ein Fertiger für eine individuelle Schweißvorrichtung?
Für eine belastbare technische Abstimmung und Angebotsprüfung braucht der Fertiger vor allem Informationen zur Baugruppe und zum Schweißprozess. Je vollständiger die Unterlagen, desto gezielter lassen sich Konstruktion und Fertigung einschätzen. Folgende Punkte sind in der Praxis entscheidend:
- Bauteile oder Baugruppen: Für welche Teile oder welche Baugruppe wird die Vorrichtung benötigt?
- Schweißverfahren: Welches Verfahren wird eingesetzt, zum Beispiel Widerstandsschweißen oder MAG-Schweißen?
- Unterlagen: Welche Zeichnungen oder 3D-Modelle sind vorhanden?
- Anforderungen an die Vorrichtung: Welche Vorgaben bestehen für Positionierung, Spannen und Zugänglichkeit der Schweißstellen?
- Einsatzprofil: Handelt es sich um eine Einzelvorrichtung oder um einen wiederkehrenden Fertigungsbedarf?
- Rahmenbedingungen: Welche Stückzahlen, Terminwünsche und besonderen Anforderungen sind relevant?
Mit diesen Angaben lässt sich früh klären, welche Lösung technisch sinnvoll ist, welche Fertigungsverfahren benötigt werden und wo noch Rückfragen nötig sind. Das macht die Angebotsprüfung zielgerichteter und reduziert spätere Abstimmungsschleifen.
Wann lohnt sich die Auslagerung von Schweißvorrichtungen an einen Lohnfertiger?
Die Auslagerung lohnt sich vor allem dann, wenn die eigenen Kapazitäten für Konstruktion oder CNC-Fertigung nicht ausreichen oder wenn eine Vorrichtung nur einmal oder in geringer Stückzahl benötigt wird. In beiden Fällen kann die Auftragsfertigung wirtschaftlicher sein als der Aufbau eigener Ressourcen.
Typische Gründe, warum Unternehmen die Herstellung von Schweißvorrichtungen auslagern:
- Interne Konstruktionskapazitäten fehlen oder sind durch andere Projekte gebunden.
- Für komplexe Vorrichtungskomponenten fehlen die nötigen CNC-Bearbeitungsmöglichkeiten.
- Bei Auftragsspitzen entsteht zusätzlicher Bedarf, der intern nicht abgedeckt werden kann.
- Eine individuelle Vorrichtung wird nur einmal oder in geringer Stückzahl benötigt, sodass sich eigene Investitionen in Maschinen und Personal nicht rechnen.
- Konstruktion, Fertigung und Montage sollen aus einer Hand kommen, um Abstimmungsaufwand und Schnittstellen zu reduzieren.
Besonders für mittelständische Unternehmen im Maschinen- und Anlagenbau ist die Auftragsfertigung von Schweißvorrichtungen eine sinnvolle Option. Sie erhalten eine einsatzbereite Vorrichtung, ohne selbst Fertigungskapazitäten binden zu müssen, und können sich auf das eigentliche Schweißen konzentrieren. Welche Kosten- und Zeitvorteile sich daraus ergeben, hängt vom Einzelfall ab und lässt sich nicht pauschal beziffern.
Schweißvorrichtungen präzise gefertigt von Mematek GmbH
Wenn Sie eine Schweißvorrichtung benötigen, die exakt auf Ihre Baugruppe abgestimmt ist, sind wir bei der Mematek GmbH der richtige Ansprechpartner. Wir konstruieren, fertigen und montieren Schweißvorrichtungen als Lohnfertiger – von der ersten Planung bis zur fertigen Einheit.
Das zeichnet uns aus:
- Individuelle Konstruktion und eigene Montage von Schweißvorrichtungen
- CNC-Fräsen als Kernkompetenz auf neun CNC-Bearbeitungszentren, davon sechs mit 5-Achs-Simultanbearbeitung
- Ergänzende Verfahren wie Drehen, Schleifen und Schweißen
- Taktile 3D-Messmaschine und optische Messtechnik für die Maßprüfung
- Zertifizierung nach ISO 9001:2015
- Eigene Auslieferung
- Wärme- und Oberflächenbehandlungen bei Bedarf über Partner
Sie benötigen eine individuelle Schweißvorrichtung oder möchten eine bestehende Konstruktion fertigen lassen? Übermitteln Sie uns Ihre Zeichnungen oder 3D-Modelle sowie die Anforderungen an Schweißverfahren, Positionierung und Stückzahl. So kann die technische Umsetzung für Ihren Anwendungsfall geprüft werden – am einfachsten, wenn Sie Ihre individuelle Schweißvorrichtung anfragen.
