Das 5-Achs-CNC-Fräsen bietet gegenüber dem 3-Achs-Fräsen vor allem dann klare Vorteile, wenn Bauteile komplexe Geometrien aufweisen, mehrere Seiten bearbeitet werden müssen oder höchste Maßgenauigkeit gefragt ist. Der entscheidende Unterschied liegt in der Bewegungsfreiheit des Werkzeugs: Während 3-Achs-Maschinen das Werkstück nur entlang dreier linearer Achsen bearbeiten, können 5-Achs-Maschinen das Werkzeug zusätzlich um zwei Rotationsachsen schwenken. Die folgenden Fragen beleuchten, wann sich welches Verfahren lohnt und wie sich die Wahl auf Qualität, Zeit und Kosten auswirkt.
Welche Geometrien lassen sich nur mit 5-Achs-Fräsen herstellen?

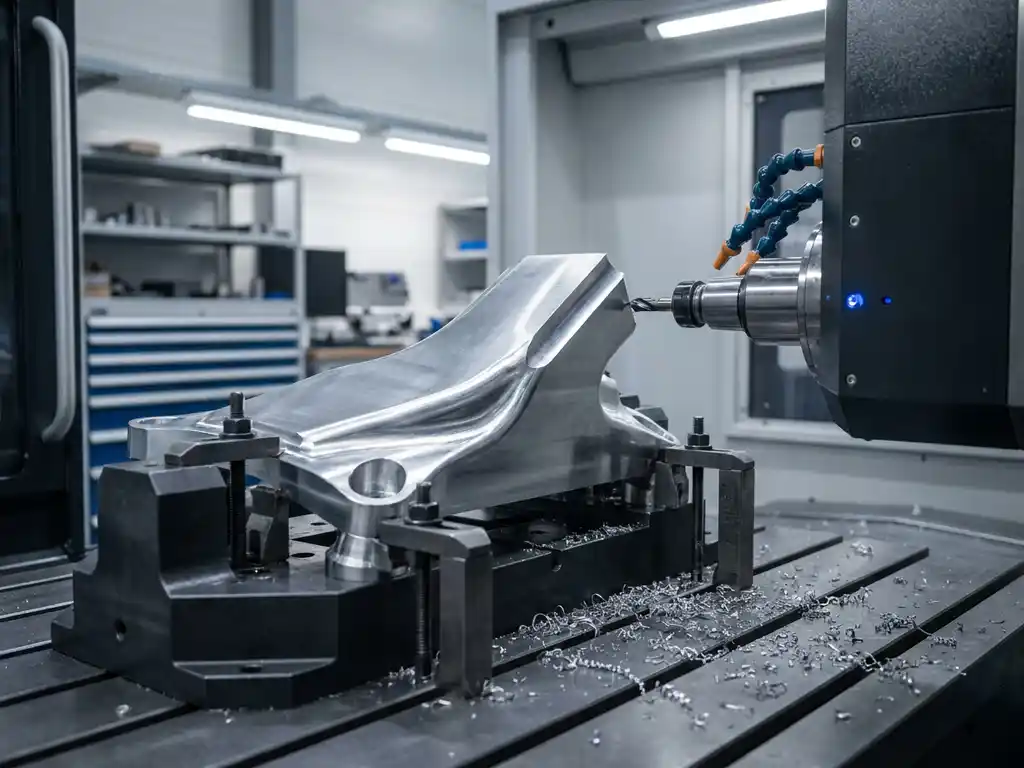

Mit 5-Achs-Fräsen lassen sich Geometrien herstellen, die für 3-Achs-Maschinen schlicht nicht erreichbar sind: Hinterschneidungen, stark geneigte Flächen, Freiformflächen sowie Konturen, die von mehreren Seiten gleichzeitig bearbeitet werden müssen. Das Werkzeug kann dabei in einem kontinuierlichen Schwenkwinkel geführt werden, was glatte Übergänge ohne Absätze ermöglicht.
Typische Beispiele sind Turbinenblätter, Impeller, Formwerkzeuge mit komplexen Kavitäten sowie orthopädische Implantate. Auch Bauteile mit tiefen Taschen, bei denen ein langer Fräser im 3-Achs-Betrieb zu stark vibrieren würde, profitieren vom 5-Achs-Verfahren: Durch das Ankippen des Werkzeugs lässt sich ein kürzerer, steiferer Fräser einsetzen, der sauberere Oberflächen erzeugt. Für die Präzisionsfertigung komplexer Maschinenbauteile ist diese Flexibilität oft unverzichtbar, um Konstruktionsvorgaben überhaupt einhalten zu können.
Wie viele Aufspannungen braucht man beim 5-Achs- gegenüber 3-Achs-Fräsen?
Beim 5-Achs-Fräsen reicht in vielen Fällen eine einzige Aufspannung, um ein Bauteil von bis zu fünf Seiten vollständig zu bearbeiten. Beim 3-Achs-Fräsen sind für dasselbe Bauteil häufig drei bis fünf separate Aufspannungen notwendig, da das Werkzeug nur aus einer festen Richtung auf das Werkstück trifft.
Jede Aufspannung bedeutet: Rüstzeit, Positionieraufwand und das Risiko von Ausrichtungsfehlern. Wenn ein Bauteil mehrfach umgespannt wird, addieren sich die Toleranzen jedes Schritts. Das 5-Achs-Verfahren reduziert diese Fehlerquellen erheblich, weil das Werkstück in einer definierten Lage verbleibt. Gerade in der Kleinserienfertigung und Einzelteilfertigung, wo jedes Bauteil zählt, macht dieser Unterschied einen spürbaren Qualitäts- und Zeitgewinn aus.
Warum ist die Maßgenauigkeit beim 5-Achs-Fräsen höher?
Die höhere Maßgenauigkeit beim 5-Achs-Fräsen ergibt sich direkt aus der reduzierten Anzahl an Aufspannungen. Jedes Umspannen eines Werkstücks bringt eine neue Positionierungsungenauigkeit mit sich. Bleibt das Bauteil in einer einzigen Aufspannung, entfallen diese Fehlerquellen vollständig.
Hinzu kommt, dass beim 5-Achs-Fräsen das Werkzeug optimal zum Werkstück ausgerichtet werden kann. Das ermöglicht den Einsatz kürzerer Fräser mit höherer Steifigkeit, was Vibrationen reduziert und die Oberflächenqualität verbessert. In der CNC-Zerspanung von Präzisionsteilen für den Maschinenbau ist das besonders relevant, wenn enge Toleranzen im Hundertstel-Millimeter-Bereich gefordert sind. Die 5-Achs-Simultanbearbeitung erlaubt es zudem, Konturen in einem kontinuierlichen Bewegungsablauf zu fräsen, ohne dass Übergänge zwischen einzelnen Bearbeitungsschritten entstehen.
Für welche Bauteile lohnt sich 5-Achs-Fräsen besonders?
Das 5-Achs-Fräsen lohnt sich besonders für Bauteile mit komplexen Freiformflächen, engen Toleranzen, mehreren zu bearbeitenden Seiten oder schwer zugänglichen Bereichen. Dazu gehören Formwerkzeuge, Prototypen, Strukturbauteile im Anlagenbau sowie funktionskritische Komponenten in der Medizintechnik oder Luft- und Raumfahrt.
Auch Baugruppen, bei denen mehrere Einzelteile präzise zusammenpassen müssen, profitieren vom 5-Achs-Verfahren, weil die Passgenauigkeit der Komponenten direkt von der Fertigungsgenauigkeit abhängt. Selbst bei kleineren Stückzahlen kann sich der Einsatz einer 5-Achs-Maschine rechnen, wenn das Bauteil andernfalls mehrere Aufspannungen und manuelle Zwischenschritte erfordern würde. In der Lohnfertigung gilt: Je komplexer das Bauteil, desto stärker überwiegen die Vorteile des 5-Achs-Verfahrens gegenüber dem 3-Achs-Fräsen.
Wann ist 3-Achs-Fräsen trotzdem die bessere Wahl?
Das 3-Achs-Fräsen ist die bessere Wahl, wenn Bauteile einfache, prismatische Geometrien aufweisen, die sich von einer oder zwei Seiten vollständig bearbeiten lassen. In solchen Fällen ist das 3-Achs-Verfahren schneller einzurichten, einfacher zu programmieren und in der Regel kostengünstiger.
Konkret eignet sich das 3-Achs-Fräsen gut für:
- Flache Platten und Gehäuseteile mit geraden Bohrungen und Taschen
- Bauteile mit parallelen Bearbeitungsflächen ohne Hinterschneidungen
- Großserien einfacher Geometrien, bei denen die Rüstzeit optimiert ist
- Werkstücke, bei denen Oberflächenqualität und Toleranz keine extremen Anforderungen stellen
In der CNC-Fertigung gilt: Die Komplexität des Bauteils sollte die Wahl des Verfahrens bestimmen, nicht die Verfügbarkeit der Maschine. Wer einfache Teile auf einer 5-Achs-Maschine fertigt, zahlt für Kapazitäten, die er nicht braucht. Das 3-Achs-Fräsen bleibt für viele Standardanwendungen das wirtschaftlichere Verfahren.
Wie wirkt sich die Achsanzahl auf Durchlaufzeiten und Kosten aus?
Mehr Achsen bedeuten nicht automatisch höhere Kosten. Bei komplexen Bauteilen senkt das 5-Achs-Fräsen die Gesamtdurchlaufzeit erheblich, weil mehrere Bearbeitungsschritte in einer Aufspannung zusammengefasst werden. Weniger Rüstvorgänge, weniger Wartezeiten zwischen den Schritten und weniger Ausschuss durch Positionierfehler verbessern die Gesamtanlageneffektivität spürbar.
Bei einfachen Bauteilen hingegen überwiegen die höheren Maschinenstundensätze einer 5-Achs-Anlage. Die Programmierung ist aufwendiger, und die Einrichtung dauert länger. Für die Kapazitätsplanung in der Lohnfertigung bedeutet das: Die Wahl des Verfahrens sollte immer auf Basis der Bauteilkomplexität und der geforderten Stückzahl getroffen werden.
Ein praktischer Vergleich:
- 3-Achs-Fräsen: Geringere Maschinenstundensätze, einfachere Programmierung, aber mehr Aufspannungen und höheres Toleranzrisiko bei komplexen Teilen
- 5-Achs-Fräsen: Höhere Maschinenkosten pro Stunde, aber deutlich kürzere Gesamtdurchlaufzeit und bessere Maßhaltigkeit bei anspruchsvollen Geometrien
In der Praxis zeigt sich, dass die Produktionskapazität einer 5-Achs-Maschine bei komplexen Bauteilen oft effizienter genutzt wird als mehrere 3-Achs-Maschinen in Folge. Wer Kapazitätsengpässe vermeiden und gleichzeitig Qualität sichern will, sollte das Verfahren nicht nach Gewohnheit, sondern nach Bauteilanforderung wählen.
Wie Mematek beim 5-Achs-CNC-Fräsen unterstützt
Wir wissen aus der täglichen Praxis, dass die Wahl zwischen 3-Achs- und 5-Achs-Fräsen direkt über Qualität, Durchlaufzeit und Kosten entscheidet. Mit neun CNC-Bearbeitungszentren, darunter Anlagen für die 5-Achs-Simultanbearbeitung, fertigen wir sowohl einfache Standardteile als auch hochkomplexe Präzisionsteile für den Maschinenbau und Anlagenbau.
Unsere Mematek Einzelteil- und Kleinserienfertigung bietet Ihnen dabei konkrete Vorteile:
- Bearbeitung komplexer Geometrien in einer Aufspannung durch 5-Achs-Simultanbearbeitung
- Robotergestützte CNC-Zerspanung für skalierbare Stückzahlen bis 10.000 Teile
- Fertigung nach DIN EN ISO 9001:2015 mit integrierter Qualitätskontrolle
- Verarbeitung unterschiedlicher Materialien inklusive Wärmebehandlung und Oberflächenveredelung
- Ganzheitlicher Service von der Anfrage bis zur Auslieferung mit eigener Fahrzeugflotte
Wenn Sie wissen möchten, welches Fräsverfahren für Ihr Bauteil am besten geeignet ist, sprechen Sie uns gerne an. Wir analysieren Ihre Anforderungen und finden die wirtschaftlichste Lösung für Ihre Fertigung. Kontakt aufnehmen und gemeinsam die richtige Strategie entwickeln.
