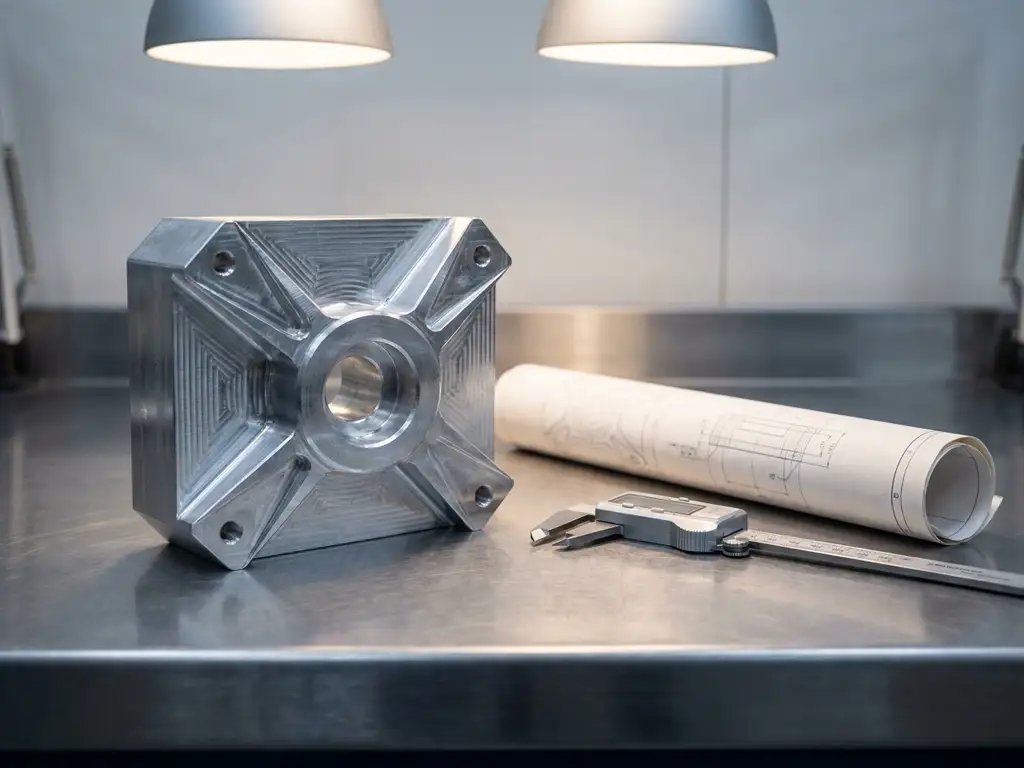

Ein Funktionsprototyp ist ein physisch gefertigtes Bauteil, das nicht nur die Form, sondern auch die tatsächliche Funktion des späteren Serienprodukts abbildet. Er wird eingesetzt, um technische Konzepte unter realen Bedingungen zu testen, bevor eine kostspielige Serienproduktion beginnt. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Fertigungsverfahren, Toleranzen, Materialien und die Auswahl des richtigen Lohnfertigungspartners.
Welche Fertigungsverfahren eignen sich für einen Funktionsprototypen?
Für die Herstellung eines Funktionsprototypen eignen sich vor allem spanende Verfahren wie CNC-Fräsen und CNC-Drehen, da sie hohe Maßgenauigkeit bei gleichzeitig kurzen Durchlaufzeiten ermöglichen. Diese Verfahren erlauben die Bearbeitung nahezu aller technisch relevanten Werkstoffe und liefern Bauteile, die in Festigkeit und Oberflächenqualität dem späteren Serienteil sehr nahekommen.
Die Prototyp-CNC-Fertigung bietet gegenüber additiven Verfahren wie dem 3D-Druck einen klaren Vorteil: Die gefertigten Teile bestehen aus dem tatsächlich vorgesehenen Werkstoff und weisen dessen mechanische Eigenschaften auf. Das ist besonders dann relevant, wenn der Prototyp unter Belastung, Temperatur oder chemischen Einflüssen getestet werden soll.
Für komplexe Geometrien, die in einer einzigen Aufspannung bearbeitet werden müssen, kommt die 5-Achs-Simultanbearbeitung zum Einsatz. Sie reduziert Umrüstzeiten und minimiert Fehler durch mehrfaches Umspannen. Ergänzend dazu können Erodierverfahren, Schleifen oder Bohren je nach Bauteilanforderung kombiniert werden. Die Wahl des Verfahrens hängt letztlich von Geometrie, Werkstoff, geforderter Oberflächenqualität und dem verfügbaren Zeitrahmen ab.
Welche Toleranz- und Maßhaltigkeitsanforderungen gelten für Funktionsprototypen?
Funktionsprototypen unterliegen in der Regel denselben Toleranzanforderungen wie das spätere Serienteil, da sie unter realen Bedingungen getestet werden sollen. Typische Fertigungstoleranzen liegen je nach Anwendung im Bereich von IT6 bis IT9 nach ISO 286, wobei funktionskritische Passungen oft enge Toleranzen im Bereich von wenigen Hundertstelmillimetern erfordern.
Abweichungen von den Zeichnungsvorgaben können beim Funktionsprototypen gravierende Folgen haben: Ein Bauteil, das nicht maßhaltig gefertigt wurde, liefert im Test keine aussagekräftigen Ergebnisse. Das verfälscht die Entwicklungsentscheidungen und kann zu teuren Konstruktionsschleifen führen.
Für die Qualitätssicherung werden Funktionsprototypen nach der Fertigung messtechnisch geprüft. Koordinatenmessmaschinen, Lehren und optische Messsysteme kommen dabei zum Einsatz. Wer einen Lohnfertigungspartner beauftragt, sollte darauf achten, dass dieser eine dokumentierte Qualitätskontrolle als festen Bestandteil des Prozesses anbietet, nicht als optionalen Zusatz.
Welche Materialien werden für Funktionsprototypen typischerweise eingesetzt?
Für Funktionsprototypen werden überwiegend dieselben Materialien verwendet wie für das spätere Serienteil. Häufig eingesetzte Werkstoffe sind Aluminium, Stahl, Edelstahl, Messing und technische Kunststoffe wie PA oder POM. Die Materialwahl richtet sich nach den mechanischen, thermischen und chemischen Anforderungen der geplanten Anwendung.
Aluminium ist aufgrund seiner guten Zerspanbarkeit, des geringen Gewichts und der hohen Festigkeit ein besonders verbreiteter Werkstoff im Prototypenbau. Stahl und Edelstahl kommen zum Einsatz, wenn höhere Festigkeit, Verschleißbeständigkeit oder Korrosionsschutz gefordert sind. Für Bauteile mit besonderen Gleiteigenschaften oder elektrischer Isolation bieten sich technische Kunststoffe an.
Neben dem Grundwerkstoff spielen auch Wärmebehandlungen und Oberflächenveredelungen eine Rolle. Eloxieren, Brünieren oder KTL-Beschichtungen können bereits am Prototypen angewendet werden, um das Verhalten des Serienbauteils möglichst realitätsnah abzubilden. Das ist besonders dann sinnvoll, wenn die Oberfläche funktionale Aufgaben übernimmt, etwa Korrosionsschutz oder Härte.
Was kostet die Herstellung eines Funktionsprototypen in der Lohnfertigung?
Die Kosten für einen Funktionsprototypen in der Lohnfertigung hängen von Geometriekomplexität, Werkstoff, geforderter Toleranz, Oberflächenbehandlung und Stückzahl ab. Für einfache Drehteile aus Aluminium sind Preise ab einigen Dutzend Euro möglich, während komplexe gefräste Bauteile mit engen Toleranzen und Oberflächenbehandlung schnell mehrere Hundert Euro kosten können.
Ein häufiger Kostentreiber ist die Rüstzeit: Bei Einzelteilen und Kleinstserien verteilt sich der Rüstaufwand nicht auf viele Teile, sondern konzentriert sich auf ein einziges Bauteil. Das macht die Einzelteilfertigung pro Stück teurer als die Serienfertigung, ist aber für Prototypenzwecke unvermeidbar.
Weitere Kostenfaktoren sind:
- Anzahl der benötigten Aufspannungen und Bearbeitungsschritte
- Materialkosten, insbesondere bei Sonderlegierungen oder Hochleistungskunststoffen
- Externe Prozesse wie Wärmebehandlung oder Beschichtung
- Aufwand für Qualitätsdokumentation und Messtechnik
- Lieferzeitanforderungen, da Eilaufträge in der Regel Aufschläge verursachen
Wer Kosten realistisch kalkulieren möchte, sollte dem Lohnfertigungspartner vollständige Zeichnungsunterlagen mit Toleranzangaben, Materialspezifikation und Oberflächenanforderungen bereitstellen. Unvollständige Anfragen führen häufig zu Rückfragen, Verzögerungen und ungenauen Angeboten.
Wie unterscheidet sich ein Funktionsprototyp von einem Serienteil?
Ein Funktionsprototyp unterscheidet sich vom Serienteil vor allem in der Fertigungsmethode und der Stückzahl, nicht zwingend in den technischen Anforderungen. Während Serienteile für wirtschaftliche Großmengen optimiert werden, wird der Funktionsprototyp als Einzelteil oder in sehr kleiner Stückzahl gefertigt, oft ohne serienspezifische Vorrichtungen oder Sonderwerkzeuge.
Das hat praktische Konsequenzen: Ein Serienteil wird häufig mit speziell angefertigten Spannvorrichtungen, optimierten Bearbeitungsprogrammen und automatisierten Prozessen produziert. Der Prototyp hingegen entsteht oft auf Basis allgemeiner Bearbeitungsstrategien, die flexibel angepasst werden können. Das macht ihn pro Stück teurer, aber schneller verfügbar.
Ein weiterer Unterschied liegt in der Dokumentation: Serienteile werden von umfangreichen Qualitätsnachweisen, Erstmusterprüfberichten und Serienfreigaben begleitet. Beim Funktionsprototypen steht die technische Aussagekraft im Vordergrund. Dennoch sollte auch hier eine Grunddokumentation vorhanden sein, damit Testergebnisse nachvollziehbar und reproduzierbar sind.
Woran erkennt man einen geeigneten Lohnfertigungspartner für Funktionsprototypen?
Ein geeigneter Lohnfertigungspartner für Funktionsprototypen zeichnet sich durch kurze Reaktionszeiten, technische Beratungskompetenz, eine zertifizierte Qualitätssicherung und die Fähigkeit aus, Einzelteile mit hoher Maßgenauigkeit zu fertigen. Zertifizierungen nach DIN EN ISO 9001 sind ein verlässliches Signal für strukturierte Prozesse und nachvollziehbare Qualitätsstandards.
Konkret sollten Sie bei der Partnerauswahl auf folgende Merkmale achten:
- Maschinenpark: Verfügt der Anbieter über mehrachsige CNC-Bearbeitungszentren, die komplexe Geometrien in einer Aufspannung bearbeiten können?
- Materialvielfalt: Kann der Partner die für Ihr Bauteil relevanten Werkstoffe verarbeiten, inklusive Sonderlegierungen oder Kunststoffe?
- Qualitätssicherung: Ist eine messtechnische Prüfung mit Dokumentation fester Bestandteil des Angebots?
- Lieferzeit: Kann der Partner realistische Aussagen zu Durchlaufzeiten machen und diese auch einhalten?
- Kommunikation: Reagiert der Anbieter schnell auf Anfragen und stellt bei Unklarheiten in der Zeichnung von sich aus Rückfragen?
- Zertifizierung: Ist das Unternehmen nach einem anerkannten Qualitätsstandard zertifiziert?
Ein guter Lohnfertigungspartner für Prototypen denkt mit. Er weist auf fertigungstechnische Risiken hin, schlägt konstruktive Alternativen vor und liefert nicht einfach blind nach Zeichnung, wenn offensichtliche Probleme erkennbar sind. Diese Art der technischen Partnerschaft spart im Entwicklungsprozess Zeit und Kosten.
Wie Mematek bei der Funktionsprototyp-Fertigung unterstützt
Wir wissen, dass Funktionsprototypen keine Zeit für lange Abstimmungsschleifen lassen. Deshalb bieten wir als Spezialist für Einzelteil- und Kleinserienfertigung einen direkten, technisch kompetenten Einstieg in die Prototypenfertigung.
Was wir konkret für Sie leisten:
- Fertigung von Funktionsprototypen auf neun CNC-Bearbeitungszentren mit bis zu 5 Achsen, inklusive 5-Achs-Simultanbearbeitung für komplexe Geometrien
- Verarbeitung unterschiedlicher Werkstoffe wie Aluminium, Stahl, Edelstahl und technische Kunststoffe
- Oberflächenveredelungen wie Eloxieren, Brünieren und KTL-Beschichtung direkt im Leistungsumfang
- Qualitätskontrolle und Dokumentation als fester Bestandteil jedes Auftrags, zertifiziert nach DIN EN ISO 9001:2015
- Auslieferung über unsere eigene Fahrzeugflotte für zuverlässige Liefertermine
Wenn Sie einen Funktionsprototypen realisieren möchten und einen Partner suchen, der technisch mitdenkt, freuen wir uns auf Ihre Anfrage. Nehmen Sie gerne Kontakt auf und schildern Sie uns Ihr Vorhaben.
